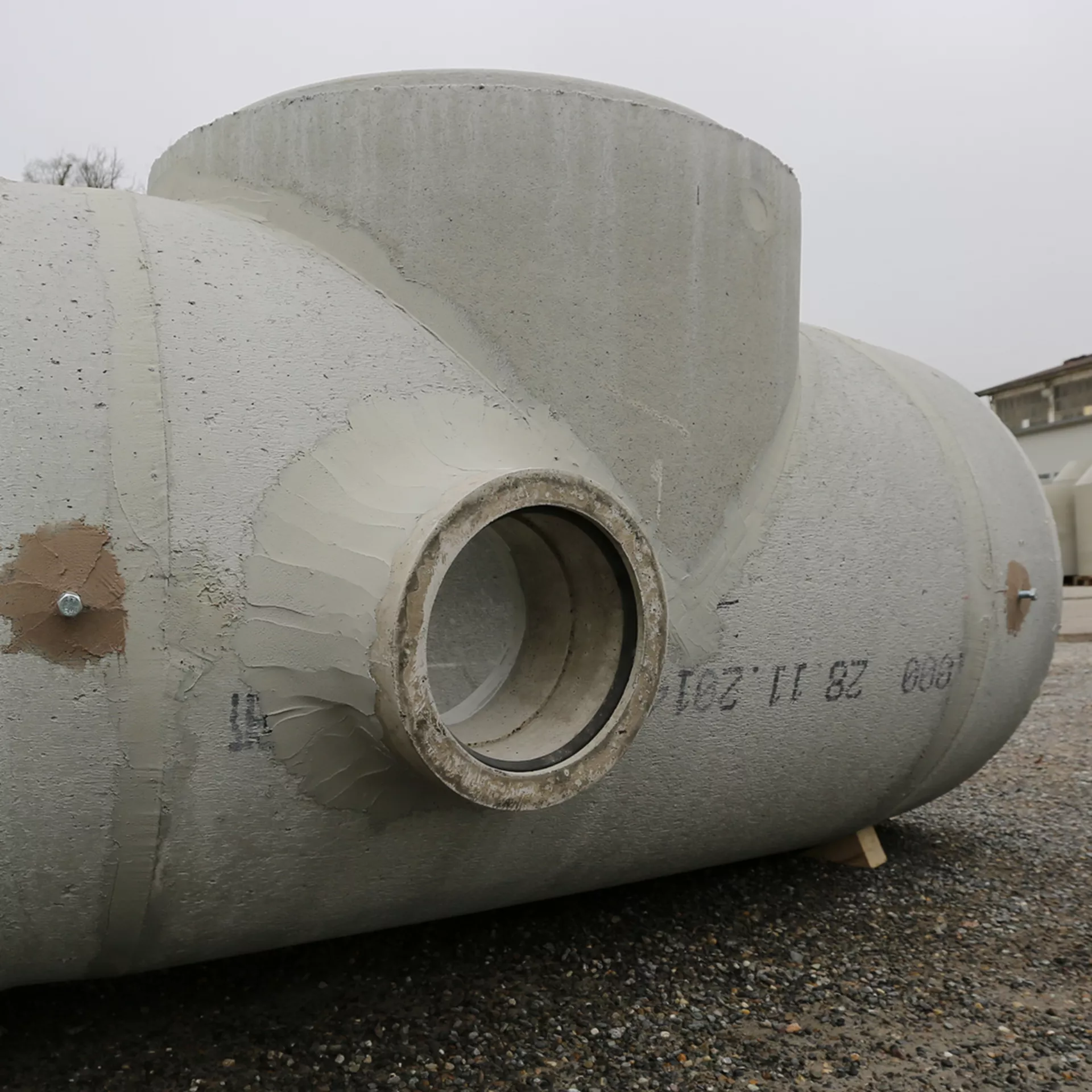

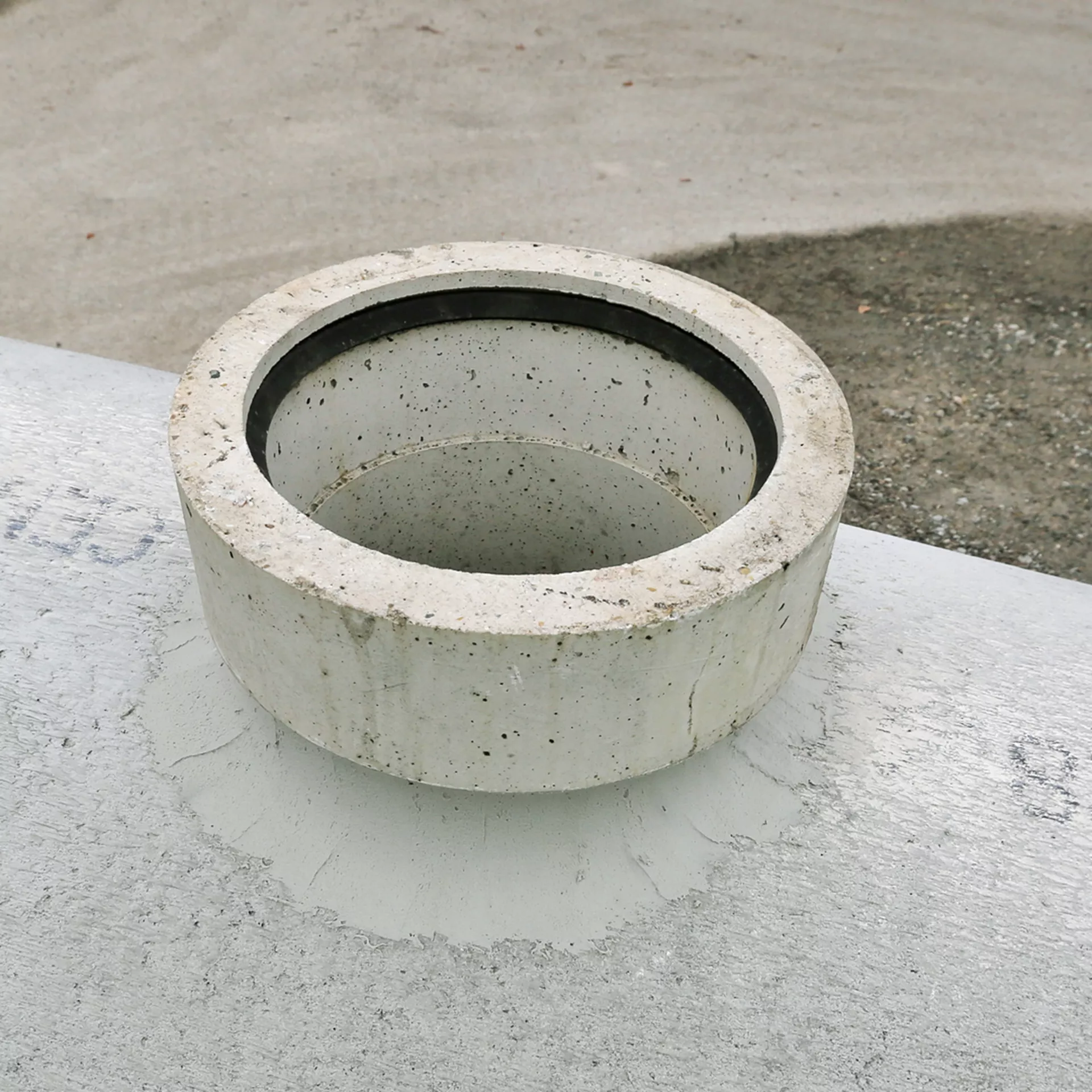

CENTUB® pièce de raccordement à coller 90°

Produit : A0501
pour les tuyaux en PVC, PEHD ou PP, y compris bague d'étanchéité
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 105302
Pièce de raccordem. à coller CENTUB
250- 600 mm, DI 150 mm, tige 70 mm
Disponibilité
Numéro d'article 105302
Prix 230.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 150
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 182
Longeur L (mm) 186
Longeur l1 (mm) 70
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 261
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 7.6
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 104580
Pièce de raccordem. à coller CENTUB
700-1000 mm, DI 150 mm, tige 90 mm
Disponibilité
Numéro d'article 104580
Prix 230.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 150
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 182
Longeur L (mm) 206
Longeur l1 (mm) 90
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 261
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 8.3
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 109347
Pièce de raccordem. à coller CENTUB
dès 1200 mm, DI 150 mm, tige 140 mm
Disponibilité
Numéro d'article 109347
Prix 230.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 150
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 182
Longeur L (mm) 256
Longeur l1 (mm) 140
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 261
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 8.6
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 120267
Pièce de raccordem. à coller CENTUB
300- 600 mm, DI 200 mm, tige 70 mm
Disponibilité
Numéro d'article 120267
Prix 267.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 225
Longeur L (mm) 208
Longeur l1 (mm) 70
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 301
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 11.1
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 128602
Pièce de raccordem. à coller CENTUB
700-1000 mm, DI 200 mm, tige 90 mm
Disponibilité
Numéro d'article 128602
Prix 267.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 225
Longeur L (mm) 228
Longeur l1 (mm) 90
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 301
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 11.2
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 124259
Pièce de raccordem. à coller CENTUB
dès 1200 mm, DI 200 mm, tige 140 mm
Disponibilité
Numéro d'article 124259
Prix 267.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 200
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 225
Longeur L (mm) 278
Longeur l1 (mm) 140
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 301
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 11.6
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 135162
Pièce de raccordem. à coller CENTUB
400- 600 mm, DI 250 mm, tige 70 mm
Disponibilité
Numéro d'article 135162
Prix 396.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 250
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 300
Longeur L (mm) 213
Longeur l1 (mm) 70
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 352
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 15.1
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 125423
Pièce de raccordem. à coller CENTUB
700-1000 mm, DI 250 mm, tige 90 mm
Disponibilité
Numéro d'article 125423
Prix 396.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 250
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 300
Longeur L (mm) 233
Longeur l1 (mm) 90
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 352
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 15.3
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 115033
Pièce de raccordem. à coller CENTUB
dès 1200 mm, DI 250 mm, tige 140 mm
Disponibilité
Numéro d'article 115033
Prix 396.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 250
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 300
Longeur L (mm) 283
Longeur l1 (mm) 140
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 352
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 17.3
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 138178
Pièce de raccordem. à coller CENTUB
500- 600 mm, DI 300 mm, tige 70 mm
Disponibilité
Numéro d'article 138178
Prix 505.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 300
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 350
Longeur L (mm) 234
Longeur l1 (mm) 70
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 417
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 20.2
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 108652
Pièce de raccordem. à coller CENTUB
700-1000 mm, DI 300 mm, tige 90 mm
Disponibilité
Numéro d'article 108652
Prix 505.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 300
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 350
Longeur L (mm) 254
Longeur l1 (mm) 90
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 417
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 20.6
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Numéro d'article 101021
Pièce de raccordem. à coller CENTUB
dès 1200 mm, DI 300 mm, tige 140 mm
Disponibilité
Numéro d'article 101021
Prix 505.00
Par pce
Groupe AY
Norme LE
Couleur
type
Diamètre nominal DN (mm) 300
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm) 350
Longeur L (mm) 304
Longeur l1 (mm) 140
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm 417
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha 90
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 21.4
Surface
Arêtes
Ergots
Armature
Ligne de produits CENTUB<sup>®</sup>
Usine de production 99
Remarque
  • d1 = diamètre de forage.
  • NW= diamètre nominal du tuyau en béton.
  • La pièce de raccordements doit être collée.
Etendue de la livraison
  • Le joint est inclu dans le prix.
Téléchargements
prospekt-centub-anschlussstueck.pdf » La Mise en place correcte des éléments CENTUB®-Röser » produktblatt-a0501-centub-klebenanschlussstueck-90.pdf » A0000 Directives de pose et manutention les systèmes de canalisations » bestellformular-a0501-02-03-04-centub-hausanschluesse.xlsx »
