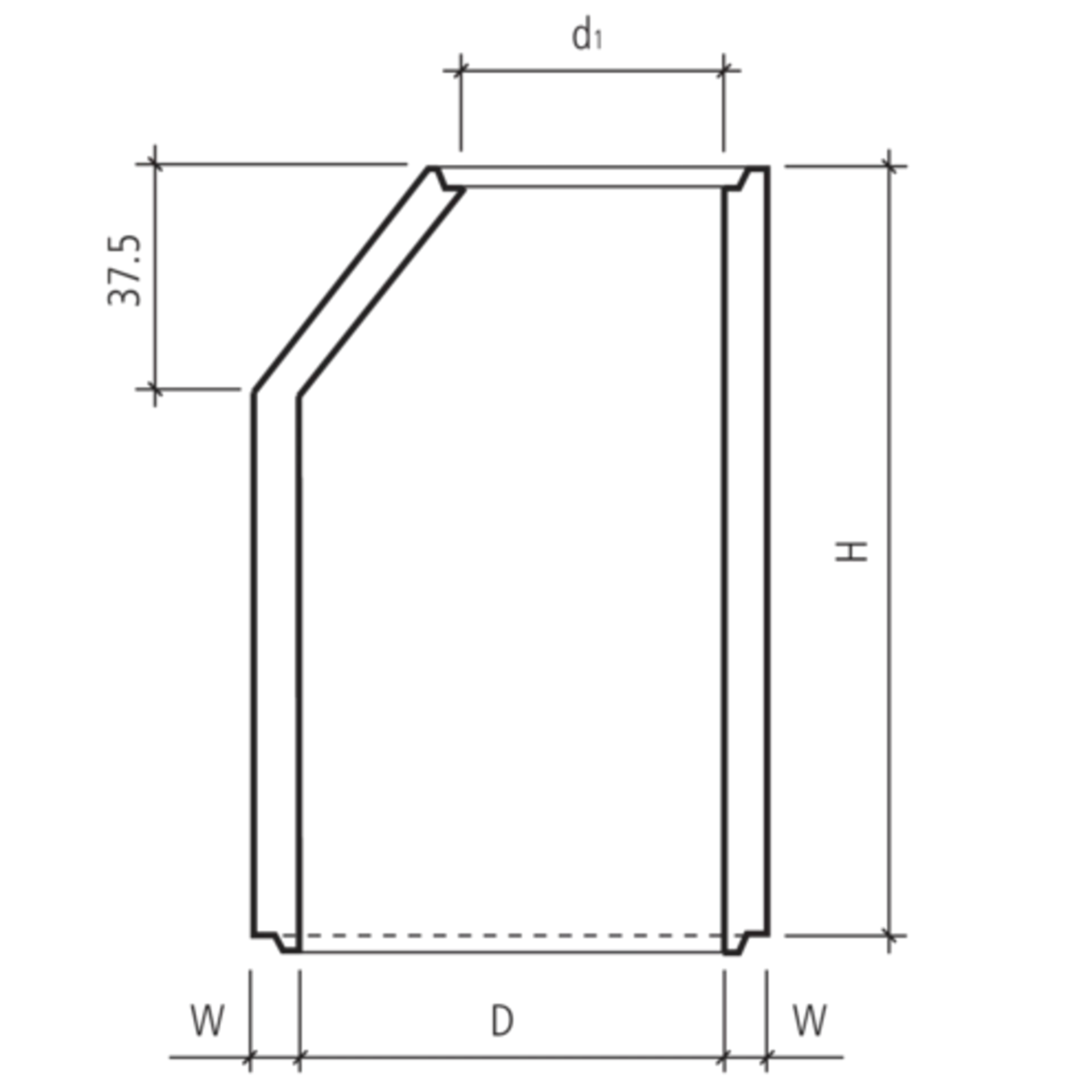

RIKO® anneau de regards avec cône

Produit : A3801
non armé, asymétrique, avec feuillure, D 400
L’anneau RIKO avec cône réunit l’anneau et le cône en un seul élément. Les avantages sont évidents. Le déplacement de l’élément s’effectue en une seule opération. Seul un joint de mortier est nécessaire au début, puis l’élément peut être déplacé rapidement et efficacement grâce aux tiges d’ancrage à tête sphérique. Les différentes hauteurs et les petits échelonnements simplifient la planification et offrent une plus grande marge de manœuvre par rapport au plus petit cône d’une hauteur de 50 cm.

L’anneau de puits RIKO avec cône peut être combiné ou équipé avec les fonds de puits normalisés CRENO, les fonds de puits sur mesure CREMA et les échelles de puits CORSCAL.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 114351
Cône RIKO, DN 80-60 cm, H 37.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 114351
Prix 435.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 340
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 119043
Cône RIKO, DN 80-60 cm, H 50 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 119043
Prix 475.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 445
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 128154
Cône RIKO, DN 80-60 cm, H 62.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 128154
Prix 515.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 550
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 128981
Cône RIKO, DN 80-60 cm, H 75 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 128981
Prix 555.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 655
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 134205
Cône RIKO, DN 80-60 cm, H 87.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 134205
Prix 595.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 760
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 116365
Cône RIKO, DN 80-60 cm, H 100 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 116365
Prix 645.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 865
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 131092
Cône RIKO, DN 80-60 cm, H 112.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 131092
Prix 715.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 970
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 117474
Cône RIKO, DN 80-60 cm, H 125 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 117474
Prix 760.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1075
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 101817
Cône RIKO, DN 80-60 cm, H 137.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 101817
Prix 835.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1180
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 115999
Cône RIKO, DN 80-60 cm, H 150 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 115999
Prix 900.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1285
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 129450
Cône RIKO, DN 80-60 cm, H 162.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 129450
Prix 945.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1390
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 130626
Cône RIKO, DN 80-60 cm, H 175 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 130626
Prix 1'010.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1495
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 129240
Cône RIKO, DN 80-60 cm, H 187.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 129240
Prix 1'080.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1600
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 104181
Cône RIKO, DN 80-60 cm, H 200 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 104181
Prix 1'120.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1705
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 111998
Cône RIKO, DN 80-60 cm, H 212.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 111998
Prix 1'190.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1810
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 119571
Cône RIKO, DN 80-60 cm, H 225 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 119571
Prix 1'250.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1950
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 131115
Cône RIKO, DN 80-60 cm, H 237.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 131115
Prix 1'340.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 800
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2020
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 134279
Cône RIKO, DN 100-60 cm, H 37.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 134279
Prix 510.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 412
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 118327
Cône RIKO, DN 100-60 cm, H 50 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 118327
Prix 550.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 533
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 101509
Cône RIKO, DN 100-60 cm, H 62.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 101509
Prix 590.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 655
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 121242
Cône RIKO, DN 100-60 cm, H 75 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 121242
Prix 630.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 776
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 137612
Cône RIKO, DN 100-60 cm, H 87.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 137612
Prix 670.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 897
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 139780
Cône RIKO, DN 100-60 cm, H 100 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 139780
Prix 730.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1018
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 133015
Cône RIKO, DN 100-60 cm, H 112.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 133015
Prix 790.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1140
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 123713
Cône RIKO, DN 100-60 cm, H 125 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 123713
Prix 855.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1261
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 106856
Cône RIKO, DN 100-60 cm, H 137.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 106856
Prix 925.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1382
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 119059
Cône RIKO, DN 100-60 cm, H 150 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 119059
Prix 990.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1500
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1503
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 117956
Cône RIKO, DN 100-60 cm, H 162.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 117956
Prix 1'050.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1625
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1625
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 132790
Cône RIKO, DN 100-60 cm, H 175 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 132790
Prix 1'120.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1750
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1746
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 104735
Cône RIKO, DN 100-60 cm, H 187.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 104735
Prix 1'180.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 1875
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1867
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 108581
Cône RIKO, DN 100-60 cm, H 200 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 108581
Prix 1'230.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2000
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 1988
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 11, 71
Numéro d'article 107147
Cône RIKO, DN 100-60 cm, H 212.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 107147
Prix 1'300.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2125
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2110
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 117153
Cône RIKO, DN 100-60 cm, H 225 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 117153
Prix 1'360.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2231
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Numéro d'article 116743
Cône RIKO, DN 100-60 cm, H 237.5 cm
FK 60, asymétrique, non armé, D400
Disponibilité
Numéro d'article 116743
Prix 1'440.00
Par pce
Groupe AD
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm) 1000
Diamètre intérieur d1 (mm) 600
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 2375
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK 60
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 2352
Surface
Arêtes
Ergots
Armature non armé
Ligne de produits RIKO <sup>®</sup>
Usine de production 71
Remarque
  • Contrainte de tension annulaire 6.0 N/mm2.
Etendue de la livraison
  • Ancre à tête sphérique LK 1.3 inclus
