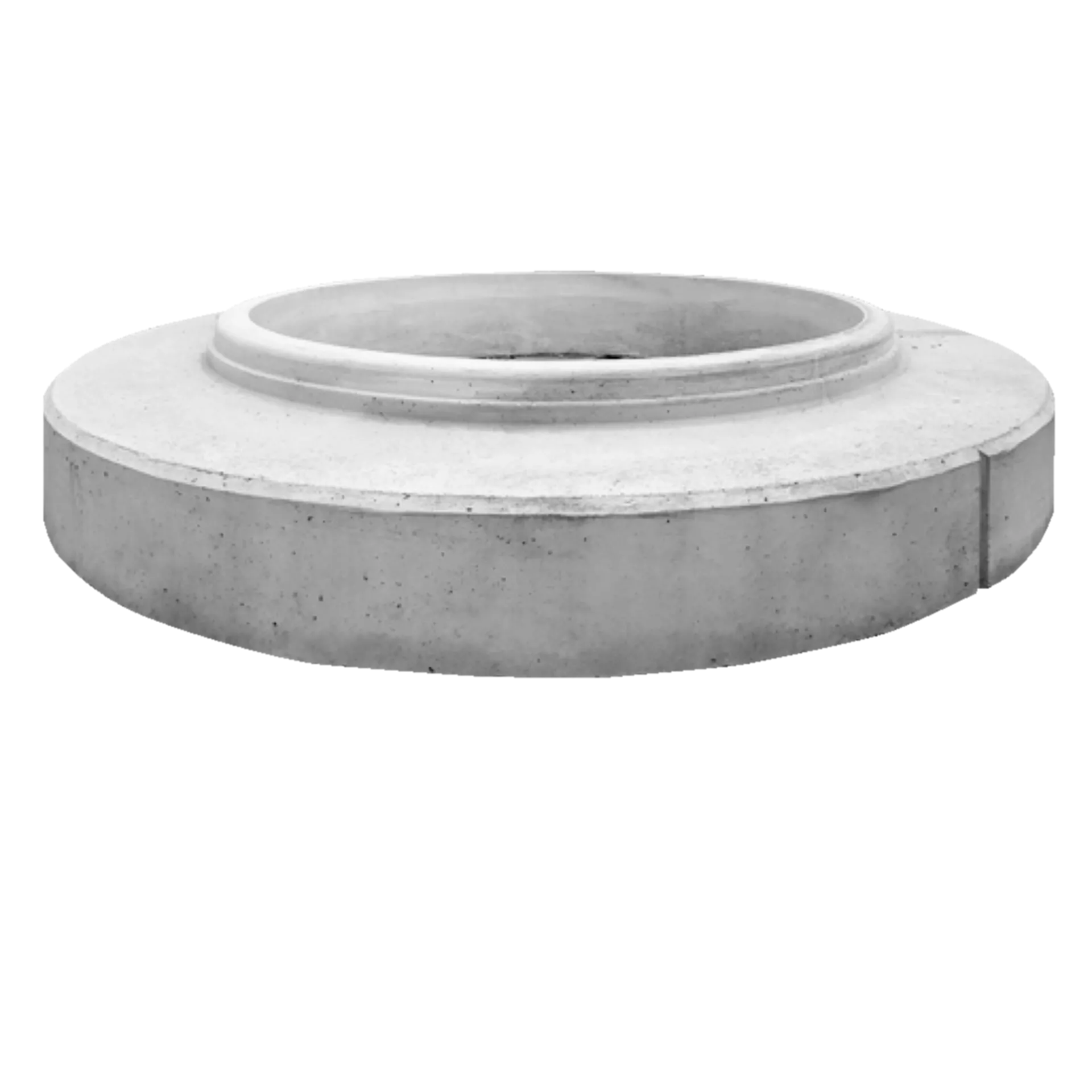

Anneaux d'appui avec embase CENTUB®

Produit : A0708
carré, armé, y compris ancres de levage à tête sphérique, sans bague d'étanchéité
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Groupe
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm)
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm)
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV
Surface
Arêtes
Ergots
Armature
Ligne de produits
Usine de production
Numéro d'article 136604
CENTUB ann. de sup. renforcé rond
DN 1000, OD 1490, H 215, W 245 mm
Disponibilité
Numéro d'article 136604
Prix 365.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm) 1000
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm)
Dimension nominale de largeur pour section ovale LN (mm)
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm)
Longeur l1 (mm)
Largeur B (mm)
Largeur b1 (mm)
Hauteur H (mm) 215
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm) 1490
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 245
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 350
Surface
Arêtes
Ergots
Armature armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 110744
CENTUB ann. de sup. renforcé rect.
WN/LN 900/1100, L/B 1600/1400 H250 W120 mm
Disponibilité
Numéro d'article 110744
Prix 1'440.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm) 900
Dimension nominale de largeur pour section ovale LN (mm) 1100
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm) 1400
Longeur l1 (mm)
Largeur B (mm) 1400
Largeur b1 (mm)
Hauteur H (mm) 250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 690
Surface
Arêtes
Ergots
Armature armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Numéro d'article 139321
CENTUB ann. de sup. renforcé rect.
WN/LN 900/1100, L/B 1600/1400 H250 W120 mm
Disponibilité
Numéro d'article 139321
Prix 1'930.00
Par pce
Groupe AH
Norme LE
Couleur
type
Diamètre nominal DN (mm)
Diamètre nominal DN1 (mm)
Dimension nominale de largeur pour section ovale WN (mm) 900
Dimension nominale de largeur pour section ovale LN (mm) 1100
Hauteur nominale pour section ovoïde HN (mm)
Diamètre intérieur D (mm)
Diamètre intérieur d1 (mm)
Longeur L (mm) 1600
Longeur l1 (mm)
Largeur B (mm) 1400
Largeur b1 (mm)
Hauteur H (mm) 250
Hauteur h1 (mm)
Hauteur h3 (mm)
Diamètre extérieur OD (mm)
Diamètre extérieur ODm
Ouverture nominale NW (mm)
Ouverture nominale NW1
Ouverture nominale NW2
Epaisseur de paroi W (mm) 120
Épaisseur du fond t1
ta (mm)
tk (mm)
Épaisseur du fond T
Largeur de lumière LW (mm)
Rayon R
Classe de charge BK
Angle alpha
Angle beta
Pente de la semelle J
Classe de compétence FK
échellon
Ancre
Consommation en béton BV
Profondeur NT (mm)
Poids kg/UV 690
Surface
Arêtes
Ergots
Armature armé
Ligne de produits CENTUB<sup>®</sup>
Usine de production 71
Domaine d'application
  • Pour la transition entre les structures de regards en béton coulé sur place et les anneaux de regards CENTUB® .
Etendue de la livraison
  • Ancre à tête sphérique LK 1.3 inclus
Instructions de pose et d'installation
  • Les anneaux d'appui des pieds peuvent être montés en force sur la partie supérieure de la base du regard à l'aide d'une colle à base de résine époxy à deux composants.
  • Bagues d'étanchéité no. A0709 et pâte lubrifiante no. A0901 nécessaire.
Téléchargements
A0000 Directives de pose et manutention les systèmes de canalisations »
Liens
Déclaration des performances »
