BIRCOsir® Rinnen NW 100

Produkt: F0421
Die sichere Rinne für punktgenaue Entwässerung grosser Flächen. Extrem stabil und vielfältig.

Mit BIRCOsir® lassen sich unterschiedlichste Entwässerungskonzepte realisieren. Die große Auswahl an Abdeckungen eröffnen nahezu unbegrenzte Anwendungsmöglichkeiten.
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h2 (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm)
Wandstärke W (mm)
Stk./Pal.
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 117184
BIRCOsir Flachrinne NW 100
Typ 21 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 80 mm
Verfügbarkeit
Artikelnummer 117184
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 21
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 80
Höhe h2 (mm)
Höhe h1 (mm) 20
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 24
Gewicht kg/VE 28.4
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 136298
BIRCOsir Flachrinne NW 100
Typ 22 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 100 mm
Verfügbarkeit
Artikelnummer 136298
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 22
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 100
Höhe h2 (mm)
Höhe h1 (mm) 40
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 24
Gewicht kg/VE 32.4
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 105599
BIRCOsir Flachrinne NW 100
Typ 24 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 150 mm
Verfügbarkeit
Artikelnummer 105599
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 24
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm) 80
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 40
Wandstärke W (mm)
Stk./Pal. 24
Gewicht kg/VE 52.4
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 135296
BIRCOsir Flachrinne NW 100
Typ 21.1 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 80 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 135296
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 21.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 80
Höhe h2 (mm)
Höhe h1 (mm) 20
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 0
Gewicht kg/VE 27.8
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 120279
BIRCOsir Flachrinne NW 100
Typ 22.1 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 100 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 120279
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 22.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 100
Höhe h2 (mm)
Höhe h1 (mm) 40
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 30
Wandstärke W (mm)
Stk./Pal. 0
Gewicht kg/VE 31.8
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 117617
BIRCOsir Flachrinne NW 100
Typ 24.1 ohne Gefälle BK E 600
L 1000 mm B 205 mm H 150 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 117617
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 24.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 150
Höhe h2 (mm)
Höhe h1 (mm) 80
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 40
Wandstärke W (mm)
Stk./Pal. 0
Gewicht kg/VE 51.6
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 108694
BIRCOsir Rinne NW 100
Typ 1 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 180 - 190 mm
Verfügbarkeit
Artikelnummer 108694
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm) 100
Höhe h1 (mm) 190
Höhe h3 (mm) 110
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 55
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 103058
BIRCOsir Rinne NW 100
Typ 2 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 190 - 200 mm
Verfügbarkeit
Artikelnummer 103058
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 2
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 190
Höhe h2 (mm) 110
Höhe h1 (mm) 200
Höhe h3 (mm) 120
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 57.5
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 121517
BIRCOsir Rinne NW 100
Typ 3 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 200 - 210 mm
Verfügbarkeit
Artikelnummer 121517
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 3
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 200
Höhe h2 (mm) 120
Höhe h1 (mm) 210
Höhe h3 (mm) 130
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 58
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 104472
BIRCOsir Rinne NW 100
Typ 4 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 210 - 220 mm
Verfügbarkeit
Artikelnummer 104472
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 4
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 210
Höhe h2 (mm) 130
Höhe h1 (mm) 220
Höhe h3 (mm) 140
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 61
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 106400
BIRCOsir Rinne NW 100
Typ 5 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 220 - 230 mm
Verfügbarkeit
Artikelnummer 106400
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 5
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 220
Höhe h2 (mm) 140
Höhe h1 (mm) 230
Höhe h3 (mm) 150
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 65
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 123980
BIRCOsir Rinne NW 100
Typ 6 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 230 - 240 mm
Verfügbarkeit
Artikelnummer 123980
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 6
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm) 150
Höhe h1 (mm) 240
Höhe h3 (mm) 160
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 67
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 138539
BIRCOsir Rinne NW 100
Typ 7 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 240 - 250 mm
Verfügbarkeit
Artikelnummer 138539
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 7
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 240
Höhe h2 (mm) 160
Höhe h1 (mm) 250
Höhe h3 (mm) 170
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 68
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 102637
BIRCOsir Rinne NW 100
Typ 8 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 250 - 260 mm
Verfügbarkeit
Artikelnummer 102637
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 8
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 250
Höhe h2 (mm) 170
Höhe h1 (mm) 260
Höhe h3 (mm) 180
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 71
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 138416
BIRCOsir Rinne NW 100
Typ 9 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 260 - 270 mm
Verfügbarkeit
Artikelnummer 138416
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 9
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 260
Höhe h2 (mm) 180
Höhe h1 (mm) 270
Höhe h3 (mm) 190
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 73
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 115176
BIRCOsir Rinne NW 100
Typ 10 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 270 - 280 mm
Verfügbarkeit
Artikelnummer 115176
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 10
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 270
Höhe h2 (mm) 190
Höhe h1 (mm) 280
Höhe h3 (mm) 200
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 77
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 114647
BIRCOsir Rinne NW 100
Typ 11 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 280 - 290 mm
Verfügbarkeit
Artikelnummer 114647
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 11
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 280
Höhe h2 (mm) 200
Höhe h1 (mm) 290
Höhe h3 (mm) 210
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 78
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 108287
BIRCOsir Rinne NW 100
Typ 12 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 290 - 300 mm
Verfügbarkeit
Artikelnummer 108287
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 12
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 290
Höhe h2 (mm) 210
Höhe h1 (mm) 300
Höhe h3 (mm) 220
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 80
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 128722
BIRCOsir Rinne NW 100
Typ 13 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 300 - 310 mm
Verfügbarkeit
Artikelnummer 128722
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 13
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 300
Höhe h2 (mm) 220
Höhe h1 (mm) 310
Höhe h3 (mm) 230
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 83
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 129831
BIRCOsir Rinne NW 100
Typ 14 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 310 - 320 mm
Verfügbarkeit
Artikelnummer 129831
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 14
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 310
Höhe h2 (mm) 230
Höhe h1 (mm) 320
Höhe h3 (mm) 240
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 85
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 127052
BIRCOsir Rinne NW 100
Typ 15 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 320 - 330 mm
Verfügbarkeit
Artikelnummer 127052
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 15
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 320
Höhe h2 (mm) 240
Höhe h1 (mm) 330
Höhe h3 (mm) 250
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 87
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 134732
BIRCOsir Rinne NW 100
Typ 6.1 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 230 - 240 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 134732
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 6.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm) 150
Höhe h1 (mm) 240
Höhe h3 (mm) 160
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 66
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 116987
BIRCOsir Rinne NW 100
Typ 11.1 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 280 - 290 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 116987
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 11.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 280
Höhe h2 (mm) 200
Höhe h1 (mm) 290
Höhe h3 (mm) 210
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 77
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 104998
BIRCOsir Rinne NW 100
Typ 15.1 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 320 - 330 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 104998
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 15.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 320
Höhe h2 (mm) 240
Höhe h1 (mm) 330
Höhe h3 (mm) 250
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 86
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 194755
BIRCOsir Rinne NW 100
Typ 0 ohne Gefälle BK F 900
L 500 mm B 205 mm H 180 mm
Verfügbarkeit
Artikelnummer 194755
Preis 168.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 500
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 24
Gewicht kg/VE 26.5
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 139033
BIRCOsir Rinne NW 100
Typ 0 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 180 mm
Verfügbarkeit
Artikelnummer 139033
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 52.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 128491
BIRCOsir Rinne NW 100
Typ 50 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 230 mm
Verfügbarkeit
Artikelnummer 128491
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 50
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm)
Höhe h1 (mm) 150
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 65
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 114469
BIRCOsir Rinne NW 100
Typ 100 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 280 mm
Verfügbarkeit
Artikelnummer 114469
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 100
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 280
Höhe h2 (mm)
Höhe h1 (mm) 200
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 80
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 103119
BIRCOsir Rinne NW 100
Typ 150 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 330 mm
Verfügbarkeit
Artikelnummer 103119
Preis 209.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 150
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 330
Höhe h2 (mm)
Höhe h1 (mm) 250
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 95
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 118583
BIRCOsir Rinne NW 100
Typ 0.1 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 180 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 118583
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 0.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 180
Höhe h2 (mm)
Höhe h1 (mm) 100
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 20
Gewicht kg/VE 51.2
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 131508
BIRCOsir Rinne NW 100
Typ 50.1 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 230 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 131508
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 50.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 230
Höhe h2 (mm)
Höhe h1 (mm) 150
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 16
Gewicht kg/VE 64
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 131211
BIRCOsir Rinne NW 100
Typ 100.1 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 280 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 131211
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 100.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 280
Höhe h2 (mm)
Höhe h1 (mm) 200
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 79
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 133360
BIRCOsir Rinne NW 100
Typ 150.1 ohne Gefälle BK F 900
L 1000 mm B 205 mm H 330 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 133360
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 150.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 330
Höhe h2 (mm)
Höhe h1 (mm) 250
Höhe h3 (mm)
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 8
Gewicht kg/VE 94
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 180018
BIRCOsir Rinne NW 100
Typ 10.1 mit Gefälle J 1.0% BK F 900
L 1000 mm B 205 mm H 270 - 280 mm
mit Auslauföffnung im Boden DN 100
Verfügbarkeit
Artikelnummer 180018
Preis 272.00
Per Stk
Gruppe FL
LE-Norm SN EN 1433
Farbe
Typ 10.1
Nennweite DN (mm)
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1000
Länge l1 (mm)
Lichte Weite LW2 (mm)
Breite B (mm) 205
Breite b1 (mm)
Höhe H (mm) 270
Höhe h2 (mm) 190
Höhe h1 (mm) 280
Höhe h3 (mm) 200
Variable Höhe H var. (mm)
Lichte Weite LW (mm)
Maschenweite MW
Nennweite NW (mm)
Aussendurchmesser OD (mm)
Radius R
Radlast RL (to)
Lichte Weite Schlitz SW
Bodenstärke t1 (mm) 50
Wandstärke W (mm)
Stk./Pal. 12
Gewicht kg/VE 76
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Anwendungsbereich
  • Belastungsklassen D 400 – F 900

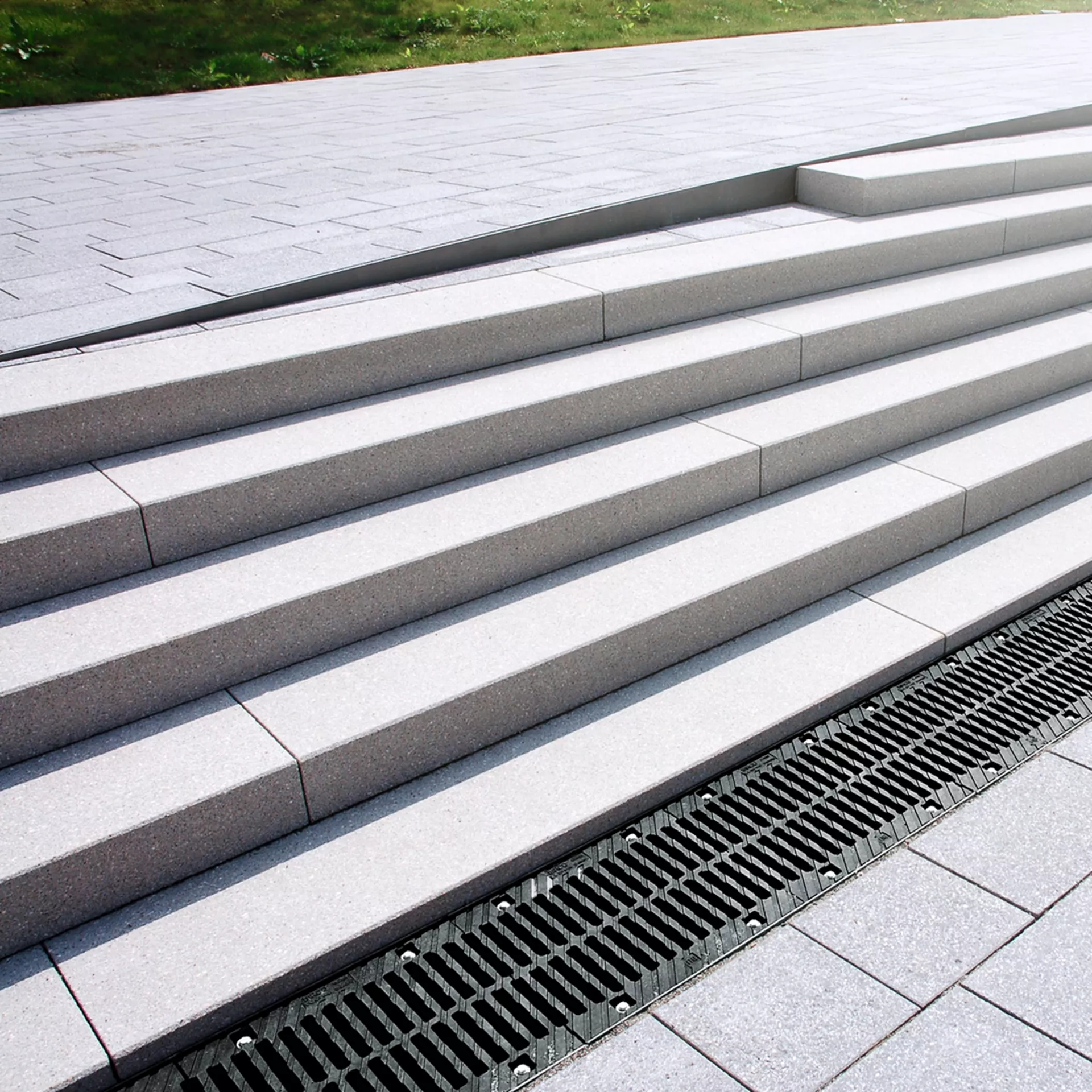

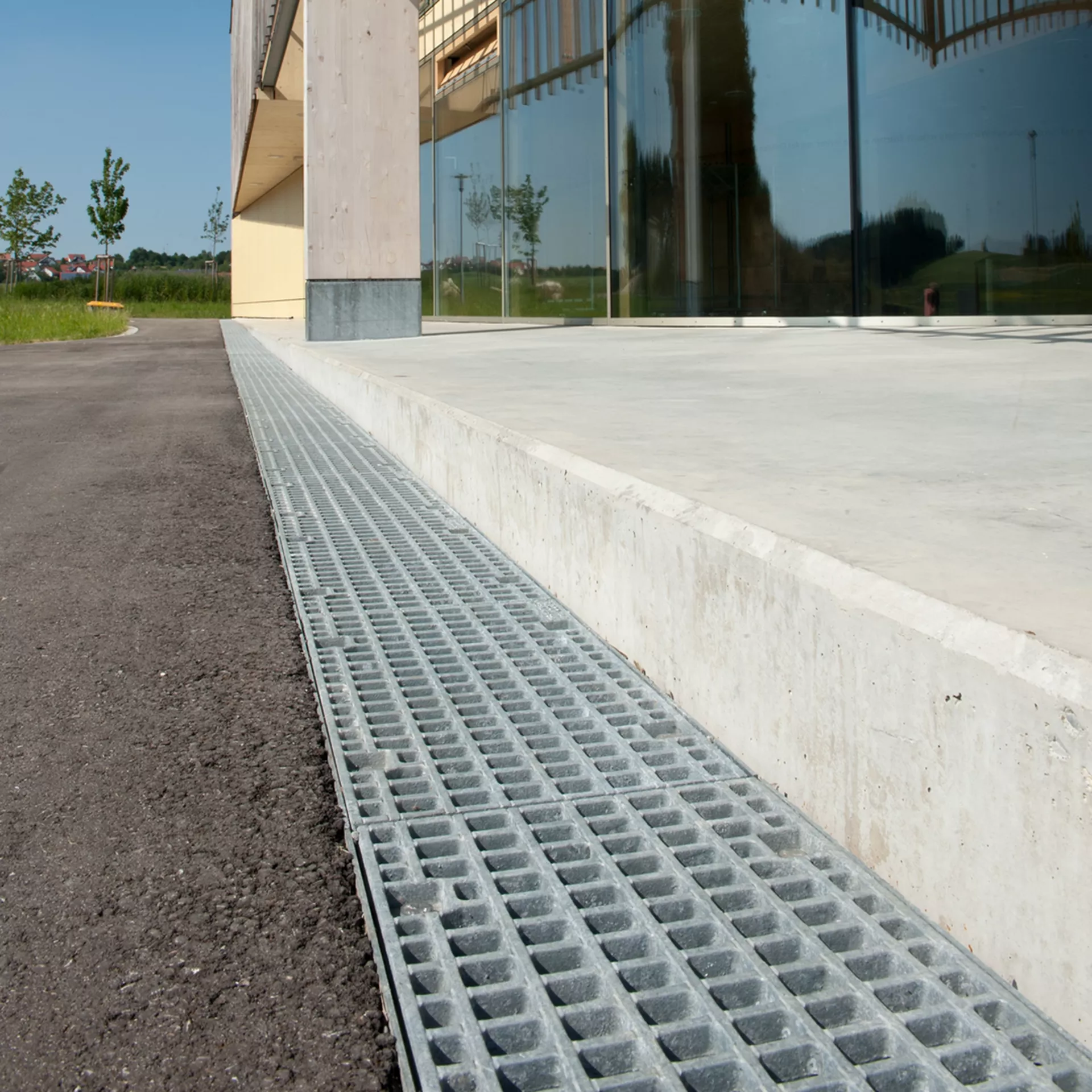

  • Für Werkhöfe mit hohen Radlasten, Industrieareale mit Staplerverkehr und Strassen, mit Ausnahme quer zur Fahrbahn bei Autobahnen und Schnellstrassen.
Hinweis
  • Art. 136298, 120279, 114647, 108287, 128722, 129831, 127052, 116987 und 104998 sind Auslaufmodelle. Erhältlich solange Vorrat.
Versetz- und Verlegehinweise
  • Rinnen ohne Gefälle können zur Verlängerung des Rinnenstrangs mit Gefälle eingebaut werden.
Downloads
Prospekt BIRCO Rinnen » Prospekt BIRCO Rinnen »
Links
Leistungserklärung »
