CENTUB<sup>®</sup> Schachtringe bewehrt rund
CENTUB<sup>®</sup> Schachtringe bewehrt rund
  • CENTUB<sup>®</sup> Schachtringe bewehrt rund
  • CENTUB<sup>®</sup> Schachtringe bewehrt rund
2 Bilder

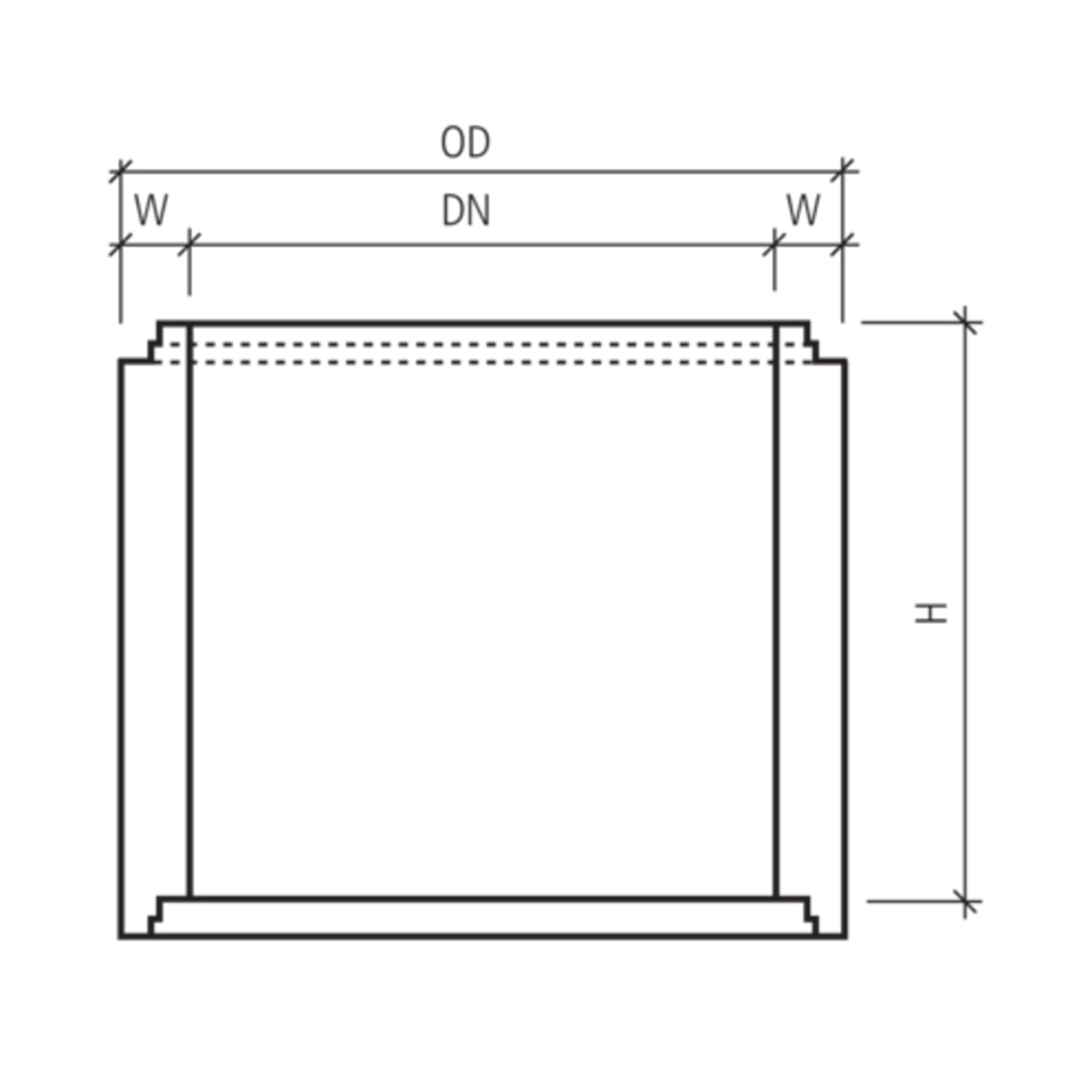

CENTUB® Schachtringe bewehrt rund

Produkt: A0702
exkl. Keilgleitdichtung, inkl. Versetzhülsen, gegossen
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 122290
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1250 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 122290
Preis 570.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 250
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 315
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 119995
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1250 H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 119995
Preis 640.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 630
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 131450
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1250 H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 131450
Preis 735.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 750
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 945
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 120044
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1250 H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 120044
Preis 805.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 1000
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1260
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 120156
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1500 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 120156
Preis 705.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 250
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 375
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 134271
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1500 H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 134271
Preis 785.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 750
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 109130
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1500 H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 109130
Preis 1'050.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 750
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1125
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 111103
CENTUB Schachtring bewehrt FK 30
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 1500 H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 111103
Preis 1'130.00
Per Stk
Gruppe AH
LE-Norm SN EN 1917
Farbe
Typ
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 1000
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1740
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 30
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1500
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 120605
CENTUB Schachtring bewehrt FK 20
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 2000 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 120605
Preis 775.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 250
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 20
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 490
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 129369
CENTUB Schachtring bewehrt FK 20
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 2000 H 500 mm W 120 mm
Verfügbarkeit
Artikelnummer 129369
Preis 1'100.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 500
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 20
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 980
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 138955
CENTUB Schachtring bewehrt FK 20
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 2000 H 750 mm W 120 mm
Verfügbarkeit
Artikelnummer 138955
Preis 1'340.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 750
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 20
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1470
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Artikelnummer 102110
CENTUB Schachtring bewehrt FK 20
exkl. Keilgleitdichtung
inkl. Versetzhülsen
DN 2000 H 1000 mm W 120 mm
Verfügbarkeit
Artikelnummer 102110
Preis 1'630.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 1000
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 2240
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK 20
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 1960
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 11, 71
Hinweis
  • Ringbiegezugfestigkeit 6.0 N/mm2
Lieferumfang
  • Inkl. Kugelkopftraganker LK 1.3
Downloads
A0000 Versetzhinweise für Abwasserleitungssysteme »
Links
Leistungserklärung »
