CENTUB<sup>®</sup> Fussauflageringe
CENTUB<sup>®</sup> Fussauflageringe
  • CENTUB<sup>®</sup> Fussauflageringe
  • CENTUB<sup>®</sup> Fussauflageringe
2 Bilder

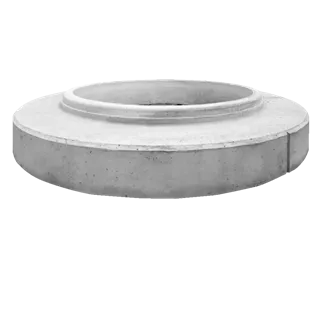

CENTUB® Fussauflageringe

Produkt: A0708
bewehrt, inkl. Kugelkopftraganker, exkl. Keilgleitdichtung
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm)
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 136604
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung
inkl. Kugelkopftraganker
DN 1000 H 215 mm W 245 mm
Verfügbarkeit
Artikelnummer 136604
Preis 365.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm)
Nennmass Länge bei Ovalquerschnitt LN (mm)
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm)
Länge l1 (mm)
Breite B (mm)
Breite b1 (mm)
Höhe H (mm) 215
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm) 1490
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 245
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 350
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 110744
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung inkl. Kugelkopftraganker
L 1400 m B 1400 mm
WN/LN 900/1100 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 110744
Preis 1'440.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm) 900
Nennmass Länge bei Ovalquerschnitt LN (mm) 1100
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1400
Länge l1 (mm)
Breite B (mm) 1400
Breite b1 (mm)
Höhe H (mm) 250
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 690
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 139321
CENTUB Fussauflagering bewehrt
exkl. Keilgleitdichtung inkl. Kugelkopftraganker
L 1600 m B 1400 mm
WN/LN 900/1100 H 250 mm W 120 mm
Verfügbarkeit
Artikelnummer 139321
Preis 1'930.00
Per Stk
Gruppe AH
LE-Norm
Farbe
Typ
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN (mm) 900
Nennmass Länge bei Ovalquerschnitt LN (mm) 1100
Nennmass Höhe bei Eiquerschnitt HN (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Länge L (mm) 1600
Länge l1 (mm)
Breite B (mm) 1400
Breite b1 (mm)
Höhe H (mm) 250
Höhe h1 (mm)
Höhe h3 (mm)
Aussendurchmesser OD (mm)
Aussendurchmesser ODm
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Wandstärke W (mm) 120
Bodenstärke t1 (mm)
ta (mm)
tk (mm)
Bodenstärke T
Lichte Weite LW (mm)
Radius R
Belastungsklasse BK
alpha
beta
Sohlengefälle J
Festigkeitsklasse FK
Sprossen
Anker
Betonverbrauch BV
Nutztiefe NT (mm)
Gewicht kg/VE 690
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Produktlinie CENTUB<sup>®</sup>
HW 71
Anwendungsbereich
  • Für den Übergang von Ortsbetonschachtbauwerken auf CENTUB® Schachtringe.
Lieferumfang
  • Inkl. Kugelkopftraganker LK 1.3
Versetz- und Verlegehinweise
  • Die Fussauflageringe können mit einem 2-Komponentenepoxidharzkleber kraftschlüssig auf die Oberseite des Schachtunterteils montiert werden.
  • Keilgleitdichtungen Prod.-Nr. A0709 und Gleitmittel Prod.-Nr. A0901 erforderlich.
Downloads
A0000 Versetzhinweise für Abwasserleitungssysteme »
Links
Leistungserklärung »
