Hohlraumelemente VRK

Produkt: C8522
Versickerungsanlagen müssen klare Standards erfüllen: Das Regenwasser soll auf dem Grundstück versickern, um den natürlichen Wasserkreislauf zu unterstützen. Die Funktion einer Versickerungsanlage besteht darin, Regenwasser einzufangen, zu speichern und zu sammeln, um es anschliessend kontinuierlich in den Boden abzugeben, also versickern zu lassen. So können Überschwemmungen verhindert werden. Die Versickerungsanlage aus Beton – das Hohlraumelement VRK – weist im Vergleich zu herkömmlichen Kunststoffanlagen mehrere entscheidende Vorteile auf. Die begehbaren Hohlraumelemente VRK ermöglichen eine einfache Wartung und Reparatur. Durch ihre Stabilität erfordert die Anlage weniger Überdeckung bzw. Abstand zur Oberfläche.

Das Hohlraumelement VRK aus Beton ist allein aufgrund seines Materials nachhaltiger und langlebiger als Kunststoffprodukte und bei Bedarf kann es recycelt werden. Das modulare Design erlaubt eine flexible Platzierung und unbegrenzte Erweiterung mit rechteckigen oder quadratischen Elementen. Asymmetrische Anordnungen passen sich optimal an den verfügbaren Platz an. Die Elemente aus Beton bieten ausserdem bessere Bedingungen für den befahrbaren Bereich als herkömmliche Produkte.

Dank der robusten Bauweise ist das Hohlraumelement VRK besonders bei engen Platzverhältnissen und schwierigen Bedingungen unschlagbar.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 143592
VRK Hohlraumelement Typ 1
ohne horizontale Durchstiegsöffnung
Nettovolumen 0.37 m3
L 1200 mm B 1200 mm H 400 mm
Verfügbarkeit
Artikelnummer 143592
Preis 385.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 400
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 430
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 111627
VRK Hohlraumelement Typ 1
ohne horizontale Durchstiegsöffnung
Nettovolumen 0.74 m3
L 1200 mm B 1200 mm H 800 mm
Verfügbarkeit
Artikelnummer 111627
Preis 680.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 800
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 870
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 170926
VRK Hohlraumelement Typ 1
ohne horizontale Durchstiegsöffnung
Nettovolumen 1.1 m3
L 1200 mm B 1200 mm H 1200 mm
Verfügbarkeit
Artikelnummer 170926
Preis 865.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l) 1.1
Wandstärke W (mm)
Gewicht kg/VE 1390
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 110074
VRK Hohlraumelement Typ 2
ohne horizontale Durchstiegsöffnung
Nettovolumen 0.83 m3
L 2400 mm B 1200 mm H 400 mm
Verfügbarkeit
Artikelnummer 110074
Preis 560.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 400
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 680
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 158749
VRK Hohlraumelement Typ 2
ohne horizontale Durchstiegsöffnung
Nettovolumen 1.66 m3
L 2400 mm B 1200 mm H 800 mm
Verfügbarkeit
Artikelnummer 158749
Preis 960.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 800
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1360
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 179143
VRK Hohlraumelement Typ 2
ohne horizontale Durchstiegsöffnung
Nettovolumen 2.49 m3
L 2400 mm B 1200 mm H 1200 mm
Verfügbarkeit
Artikelnummer 179143
Preis 1'290.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 2170
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21

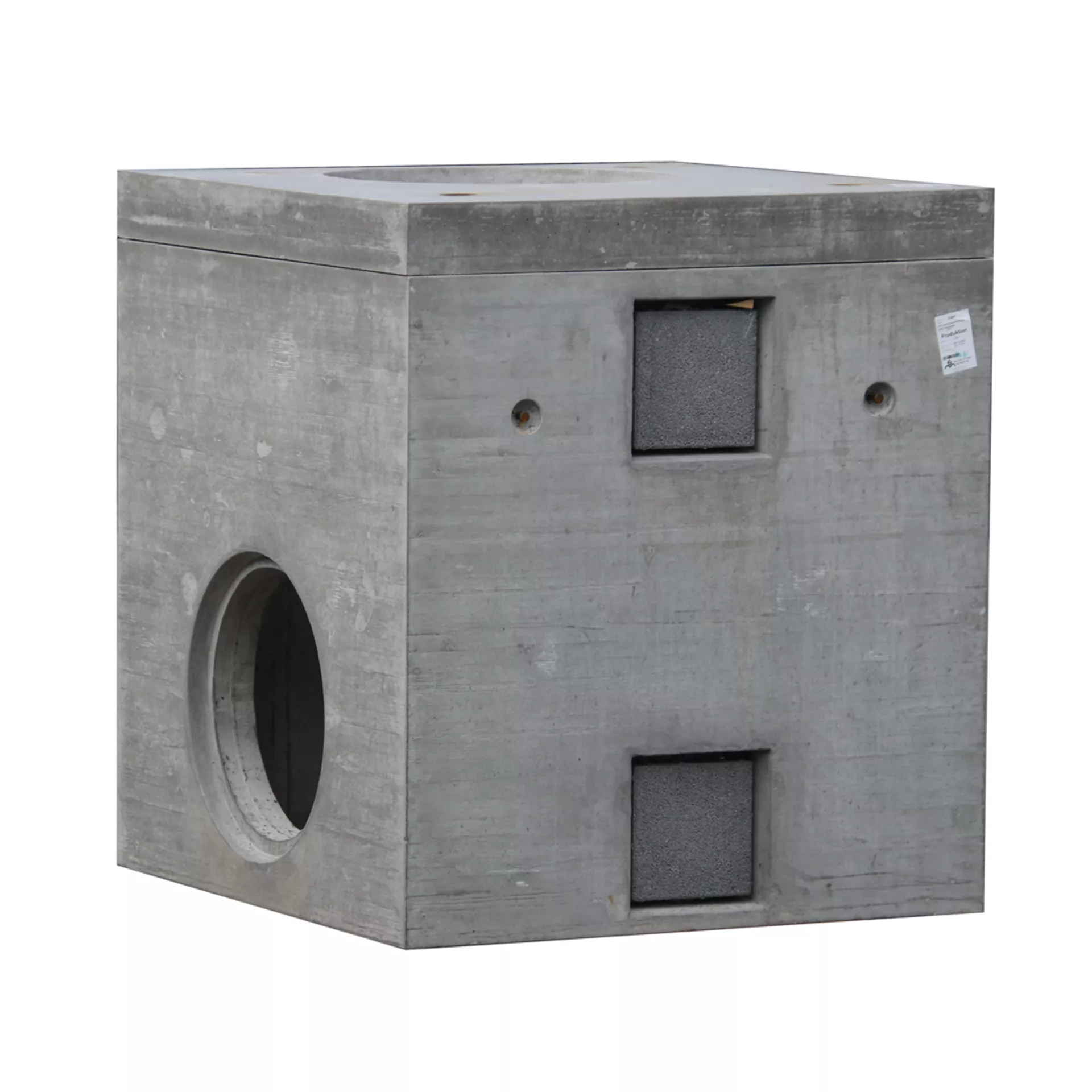

Artikelnummer 143792
VRK Hohlraumelement Typ 1.1
mit 2 horizontalen Durchstiegsöffnungen D 500 mm
Nettovolumen 1.66 m3
L 1200 mm B 1200 mm H 800 mm
Verfügbarkeit
Artikelnummer 143792
Preis 940.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 800
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 870
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 114431
VRK Hohlraumelement Typ 1.1
mit 2 horizontalen Durchstiegsöffnungen D 500 mm
Nettovolumen 2.49 m3
L 1200 mm B 1200 mm H 1200 mm
Verfügbarkeit
Artikelnummer 114431
Preis 1'130.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l) 1.1
Wandstärke W (mm)
Gewicht kg/VE 1340
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 154541
VRK Hohlraumelement Typ 2.1
mit 2 horizontalen Durchstiegsöffnungen D 500 mm
Nettovolumen 1.66 m3
L 2400 mm B 1200 mm H 800 mm
Verfügbarkeit
Artikelnummer 154541
Preis 1'100.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 800
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1320
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 173062
VRK Hohlraumelement Typ 2.1
mit 2 horizontalen Durchstiegsöffnungen D 500 mm
Nettovolumen 2.49 m3
L 2400 mm B 1200 mm H 1200 mm
Verfügbarkeit
Artikelnummer 173062
Preis 1'400.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2.1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 2080
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 112229
VRK Hohlraumelement
Fundamentplatte Typ 96
L 960 mm B 240 mm H 120 mm
Verfügbarkeit
Artikelnummer 112229
Preis 77.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 96
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 960
Breite B (mm) 240
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 120
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 80
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 175416
VRK Hohlraumelement
Fundamentplatte Typ 120
L 1200 mm B 204 mm H 120 mm
Verfügbarkeit
Artikelnummer 175416
Preis 85.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 120
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 240
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 120
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 100
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 169018
VRK Hohlraumelement
Abdeckplatte Typ 1
BK B 125 mit Einstieg D 600 mm
L 1200 mm B 1200 mm H 150 mm
Verfügbarkeit
Artikelnummer 169018
Preis 325.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 150
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 410
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 160813
VRK Hohlraumelement
Abdeckplatte Typ 2
BK B 125 mit Einstieg D 600 mm
L 2400 mm B 1200 mm H 150 mm
Verfügbarkeit
Artikelnummer 160813
Preis 515.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 150
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 940
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 119226
VRK Hohlraumelement
Abdeckplatte Typ 1
BK B 125 ohne Einstieg
L 1200 mm B 1200 mm H 150 mm
Verfügbarkeit
Artikelnummer 119226
Preis 370.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 150
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 520
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 152453
VRK Hohlraumelement
Abdeckplatte Typ 2
BK B 125 ohne Einstieg
L 2400 mm B 1200 mm H 150 mm
Verfügbarkeit
Artikelnummer 152453
Preis 560.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 150
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1050
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 192855
VRK Hohlraumelement
Abdeckplatte Typ 1
BK C 250 mit Einstieg D 600 mm
L 1200 mm B 1200 mm H 200 mm
Verfügbarkeit
Artikelnummer 192855
Preis 380.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 550
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 196234
VRK Hohlraumelement
Abdeckplatte Typ 2
BK C 250 mit Einstieg D 600 mm
L 2400 mm B 1200 mm H 200 mm
Verfügbarkeit
Artikelnummer 196234
Preis 630.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1260
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 144584
VRK Hohlraumelement
Abdeckplatte Typ 1
BK C 250 ohne Einstieg
L 1200 mm B 1200 mm H 200 mm
Verfügbarkeit
Artikelnummer 144584
Preis 430.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 1200
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 700
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Artikelnummer 143205
VRK Hohlraumelement
Abdeckplatte Typ 2
BK C 250 ohne Einstieg
L 2400 mm B 1200 mm H 200 mm
Verfügbarkeit
Artikelnummer 143205
Preis 680.00
Per Stk
Gruppe CY
LE-Norm SN EN 13369
Farbe
Nenngrösse NG (l/s)
Typ 2
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm) 2400
Breite B (mm) 1200
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 200
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1410
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie VRK
HW 21
Hinweis
  • Für eine Versickerung sind Lockergesteinsböden mit einem Durchlassbeiwert von k = 5 · 10–6 m/s bis 5 · 10–3 m/s geeignet.
Lieferumfang
  • Inkl. Kugelkopftraganker LK 1.3
Versetz- und Verlegehinweise
  • Versetzen der Elemente in der Regel auf eine Sauberkeitsschicht aus Sickerkies oder Splitt.
  • Eingeklebte Sickersteine können entfernt werden um Rohreinführungen, Entlüftungen etc. zu realisieren.
Downloads
Handout Hohlraumelemente VRK » Technisches Produktblatt C8522 Hohlraumelemente VRK »
