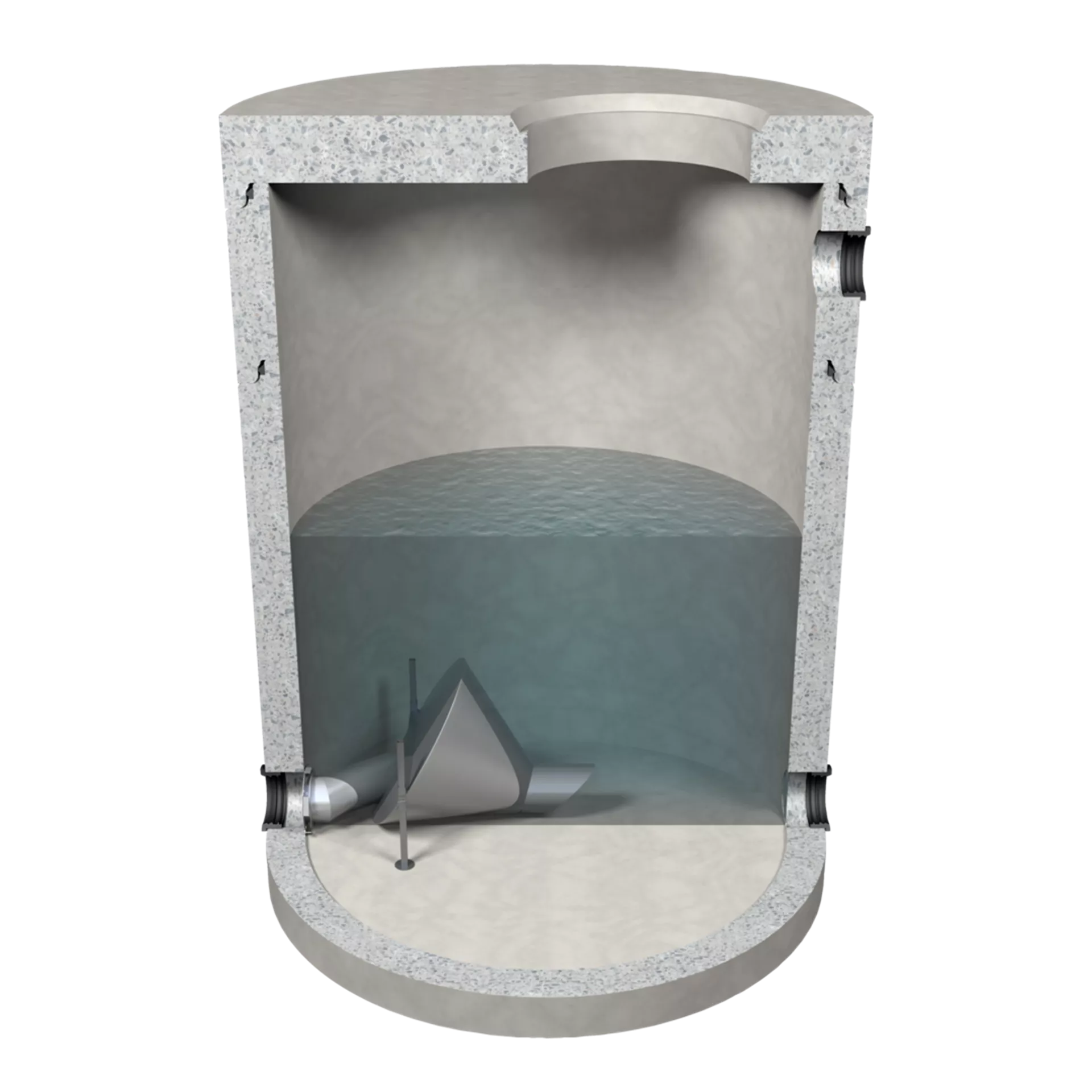

friwa®-rec Abflussregler-Wirbeldrossel für Schmutzwasser ARCYDX

Produkt: C4707
rund, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Für die Regulierung von Schmutzwasser mit integriertem Notüberlauf. Das gesammelte Wasser wird anschliessend gedrosselt weitergeleitet. Eignet sich für Abflussmengen von 4 bis 275 l/s.

Der Abflussregler-Wirbeldrossel ARCYDX kann als Modul vor dem Einleiten in die öffentliche Kanalisation eingeschaltet werden, um bei grossem Wasseranfall die Kanalisation und die Kläranlage vor Überlastung zu schützen.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nenngrösse NG (l/s)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 110641
friwa-rec Abflussregler-Wirbeldrossel
ARCYDX Typ 45
inkl. Konus exkl. Deckel

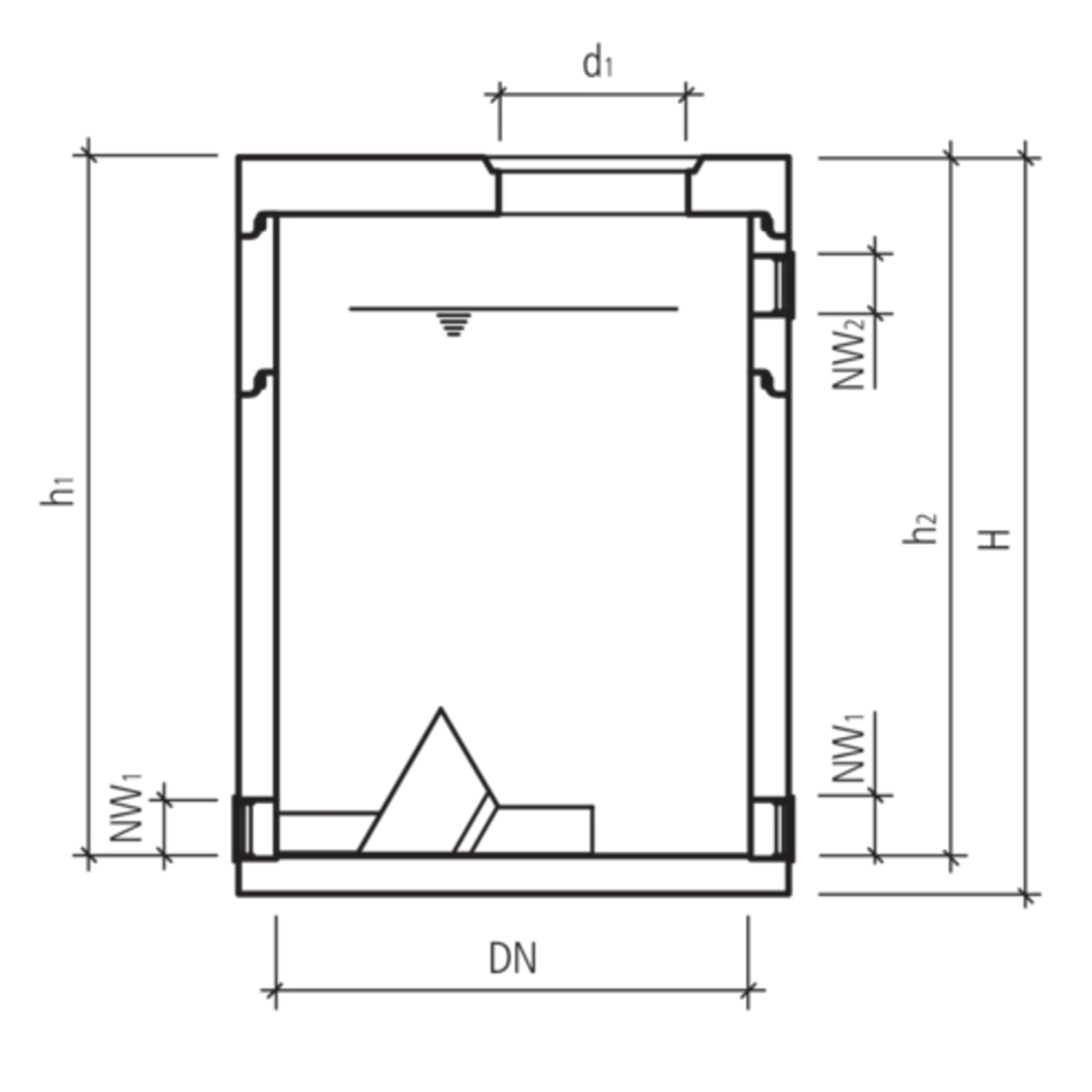

DN 1250 H 2330 mm d1 600 W 120 mm
Verfügbarkeit
Artikelnummer 110641
Preis 12'560.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Typ
Nenngrösse NG (l/s) 45
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2330
Höhe h1 (mm) 2160
Höhe h2 (mm) 2210
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE 2460
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-rec
HW 22
Anwendungsbereich
  • Für die Regulierung von Schmutzwasser mit integriertem Notüberlauf.
Hinweis
  • Fugenloser, bewehrter Behälter mit Muffen für Keilgleitdichtungen.
  • Das gesammelte Wasser wird anschliessend gedrosselt weitergeleitet.
  • Abflussmengen variabel
  • Weitere Ausführungen auf Anfrage.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
