friwa®-fix Umlenkschächte ULS

Produkt: C5001

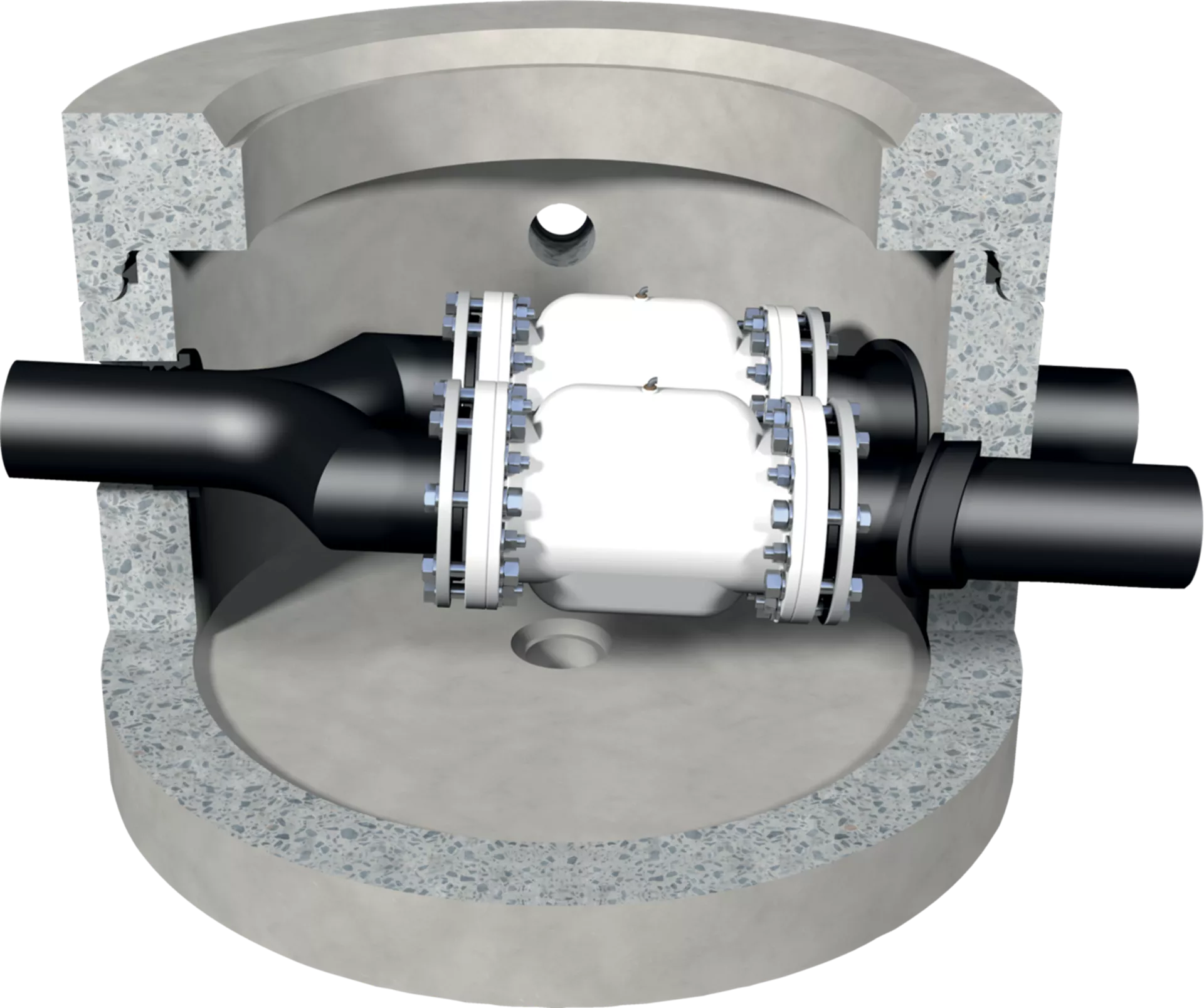

Umlenkschächte werden eingesetzt um Abwasser mit verschiedenen Belastungen zu trennen und dann unterschiedlichen Behandlungsanlagen zuzuführen.

Vor dem Umlenkschacht dürfen keine Ablagerungen stattfinden.

Der Umlenkschacht friwa®-fix ist für die Entwässerung von Waschräumen mit verschiedenen Waschsystemen konzipiert. Das geschlossene System wird mit Druckluft betrieben, welches einen zuverlässigen Betrieb gewährleistet.

Das System wird inklusiv Steuereinheit geliefert.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 116238
friwa-fix Umlenkschacht ULS NW 125
Typ 1b pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
DN 800 H 750 mm
Verfügbarkeit
Artikelnummer 116238
Preis 9'610.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 750
Höhe h1 (mm) 480
Höhe h2 (mm) 530
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 730
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 118148
friwa-fix Umlenkschacht ULS NW 150
Typ 2b pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
DN 1000 H 750 mm
Verfügbarkeit
Artikelnummer 118148
Preis 11'320.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 750
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1000
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 128454
friwa-fix Umlenkschacht ULS NW 125
Typ 3b pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
für E85 und AdBlue
Verfügbarkeit
Artikelnummer 128454
Preis 16'880.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 750
Höhe h1 (mm) 500
Höhe h2 (mm) 575
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1370
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 120751
friwa-fix Umlenkschacht ULS NW 125
Typ 1c pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
DN 800 H 870 mm
Verfügbarkeit
Artikelnummer 120751
Preis 10'200.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 870
Höhe h1 (mm) 480
Höhe h2 (mm) 530
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 980
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 136438
friwa-fix Umlenkschacht ULS NW 150
Typ 2c pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
DN 1000 H 870 mm
Verfügbarkeit
Artikelnummer 136438
Preis 11'880.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 870
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1360
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 139245
friwa-fix Umlenkschacht ULS NW 125
Typ 3c pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung inkl. Abdeckpl.
für E85 und AdBlue
Verfügbarkeit
Artikelnummer 139245
Preis 17'610.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 870
Höhe h1 (mm) 500
Höhe h2 (mm) 575
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 2020
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 132413
friwa-fix Umlenkschacht ULS NW 80/100
Typ 1 pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung
für Deckenmontage
Verfügbarkeit
Artikelnummer 132413
Preis 7'630.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ 1
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 100
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 100
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Artikelnummer 137216
friwa-fix Umlenkschacht ULS NW 125
Typ 3b pneumatischer Antrieb Luftdruck
3 bar inkl. Steuerung
für E85 und AdBlue
Verfügbarkeit
Artikelnummer 137216
Preis 13'720.00
Per Stk
Gruppe CI
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 200
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 99
Hinweis

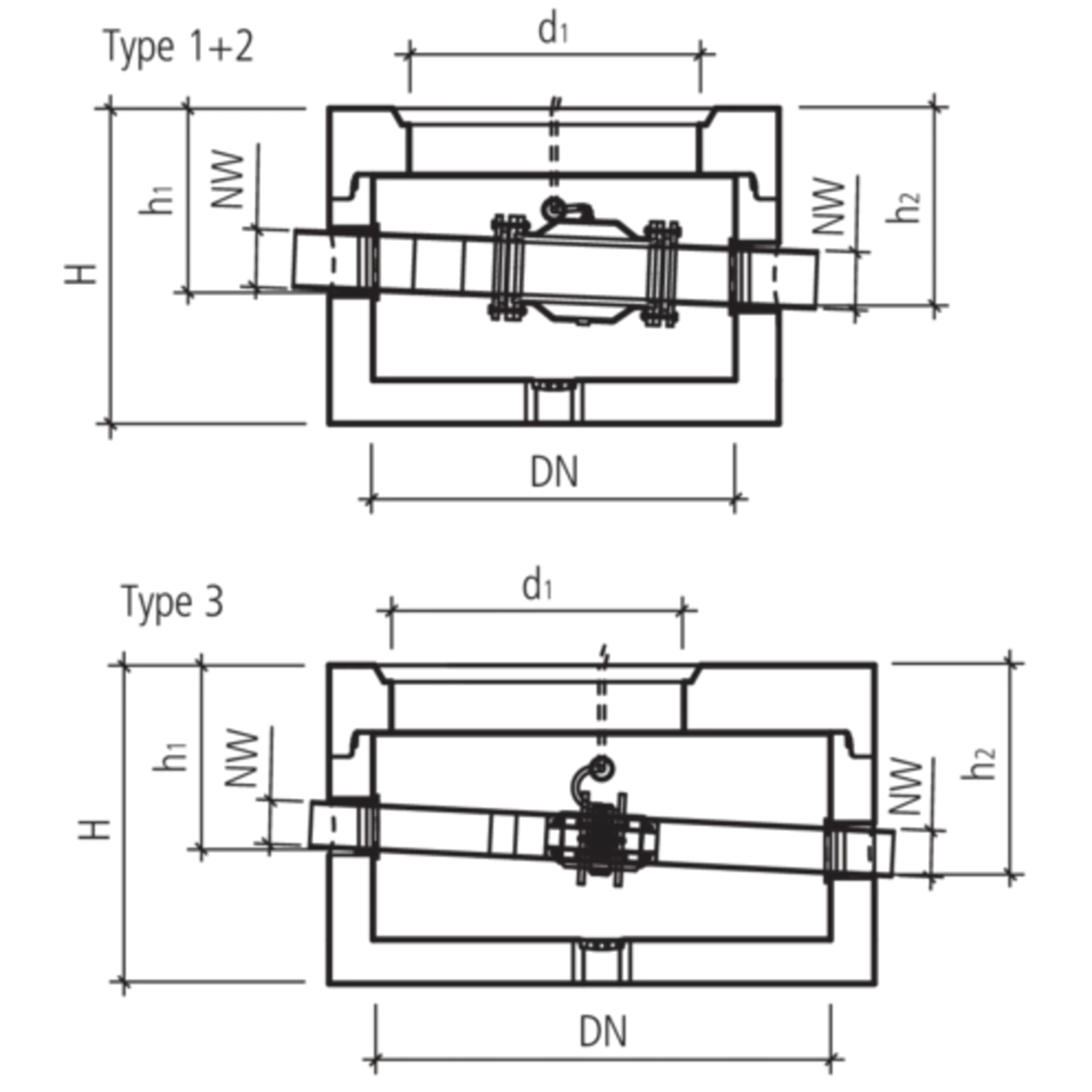

  • Typ 3 für Bioethanol und AdBlue.
  • ULS für agressive Medien z.B. Viton oder Hypalon zu friwa®-highresistant Betonbehälter auf Anfrage.
  • Exkl. Inbetriebnahme.
Lieferumfang
  • Inkl. Steuereinheit, elektrischer Anschluss 230/400 V, 16/25 A.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
