friwa®-sep Tauchwandsammler TWS

Produkt: C2001
rund, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel

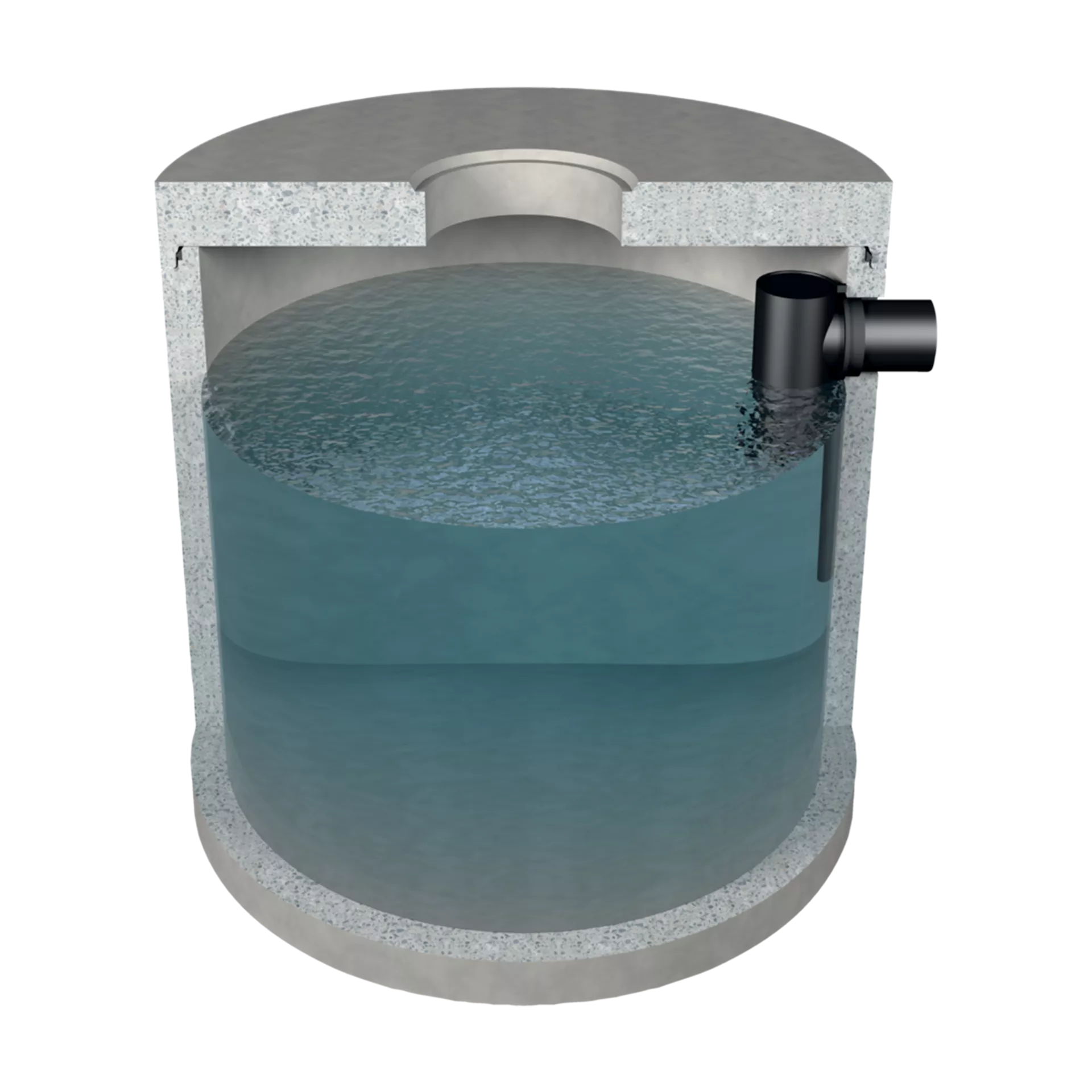

Der Tauchwandsammler wird in gewissen Regionen anstelle des Schlammsammlers vorgeschrieben. Tauchwandsammler dürfen Mineralölabscheidern nicht vorgeschaltet werden. Der Zulauf erfolgt von oben, wobei die schweren Stoffe in den Schlammraum absinken.

Für den Einsatz auf befestigten Plätzen, Mergelplätzen, Parkplätzen, etc., als Einlaufschacht und Schlammsammler.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Typ
Nenngrösse NG (l/s)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F
Sprossen
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 123876
friwa-sep Tauchwandsammler TWS
Typ 1 inkl. Abdeckplatte
exkl. Deckel
DN 800 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 123876
Preis 1'890.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 1
Nenngrösse NG (l/s)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 430
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 100
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 100
Sprossen
Gewicht kg/VE 1760
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 128540
friwa-sep Tauchwandsammler TWS
Typ 2 inkl. Abdeckplatte
exkl. Deckel
DN 1000 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 128540
Preis 2'660.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 2
Nenngrösse NG (l/s)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 430
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 100
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 150
Sprossen
Gewicht kg/VE 2310
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 104089
friwa-sep Tauchwandsammler TWS
Typ 3 inkl. Abdeckplatte
exkl. Deckel
DN 1250 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 104089
Preis 3'240.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 3
Nenngrösse NG (l/s)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 460
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 125
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 200
Sprossen
Gewicht kg/VE 3070
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 118265
friwa-sep Tauchwandsammler TWS
Typ 4 inkl. Abdeckplatte
exkl. Deckel
DN 1500 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 118265
Preis 3'970.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 4
Nenngrösse NG (l/s)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 300
Sprossen
Gewicht kg/VE 3920
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 137998
friwa-sep Tauchwandsammler TWS
Typ 5 inkl. Abdeckplatte
exkl. Deckel
DN 1750 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 137998
Preis 4'640.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 5
Nenngrösse NG (l/s)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 400
Sprossen
Gewicht kg/VE 4830
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 113110
friwa-sep Tauchwandsammler TWS
Typ 6 inkl. Abdeckplatte
exkl. Deckel
DN 2000 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 113110
Preis 5'270.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 6
Nenngrösse NG (l/s)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 540
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 500
Sprossen
Gewicht kg/VE 5780
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 117491
friwa-sep Tauchwandsammler TWS
Typ 7 inkl. Abdeckplatte
exkl. Deckel
DN 2500 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit
Artikelnummer 117491
Preis 8'710.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 7
Nenngrösse NG (l/s)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 1830
Höhe h1 (mm) 590
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 250
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 800
Sprossen
Gewicht kg/VE 8610
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 126356
friwa-sep Tauchwandsammler TWS
Typ 8 inkl. Abdeckplatte
exkl. Deckel
DN 3000 H 2200 mm d1 600 mm W 140 mm
Verfügbarkeit
Artikelnummer 126356
Preis 12'370.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Typ 8
Nenngrösse NG (l/s)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Länge L (mm)
Breite B (mm)
Höhe H (mm) 2200
Höhe h1 (mm) 700
Höhe h2 (mm)
Höhe h3 (mm)
Wandstärke W (mm)
Aussendurchmesser OD (mm)
Nennweite NW (mm) 300
Nennweite NW1
Nennweite NW2
Bodenstärke t1 (mm)
Maschenweite MW
Radlast RL (to)
Belastungsklasse BK
Volumen V (l)
Festigkeitsklasse FK
Einwohnergleichwert EGW
Querschnittsfläche F 1100
Sprossen
Gewicht kg/VE 14540
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Anwendungsbereich
  • Für den Einsatz auf befestigten Plätzen, Mergelplätzen, Parkplätzen, etc., als Einlaufschacht und Schlammsammler.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
