friwa®-sep Mineralölabscheider MAK

Produkt: C0004

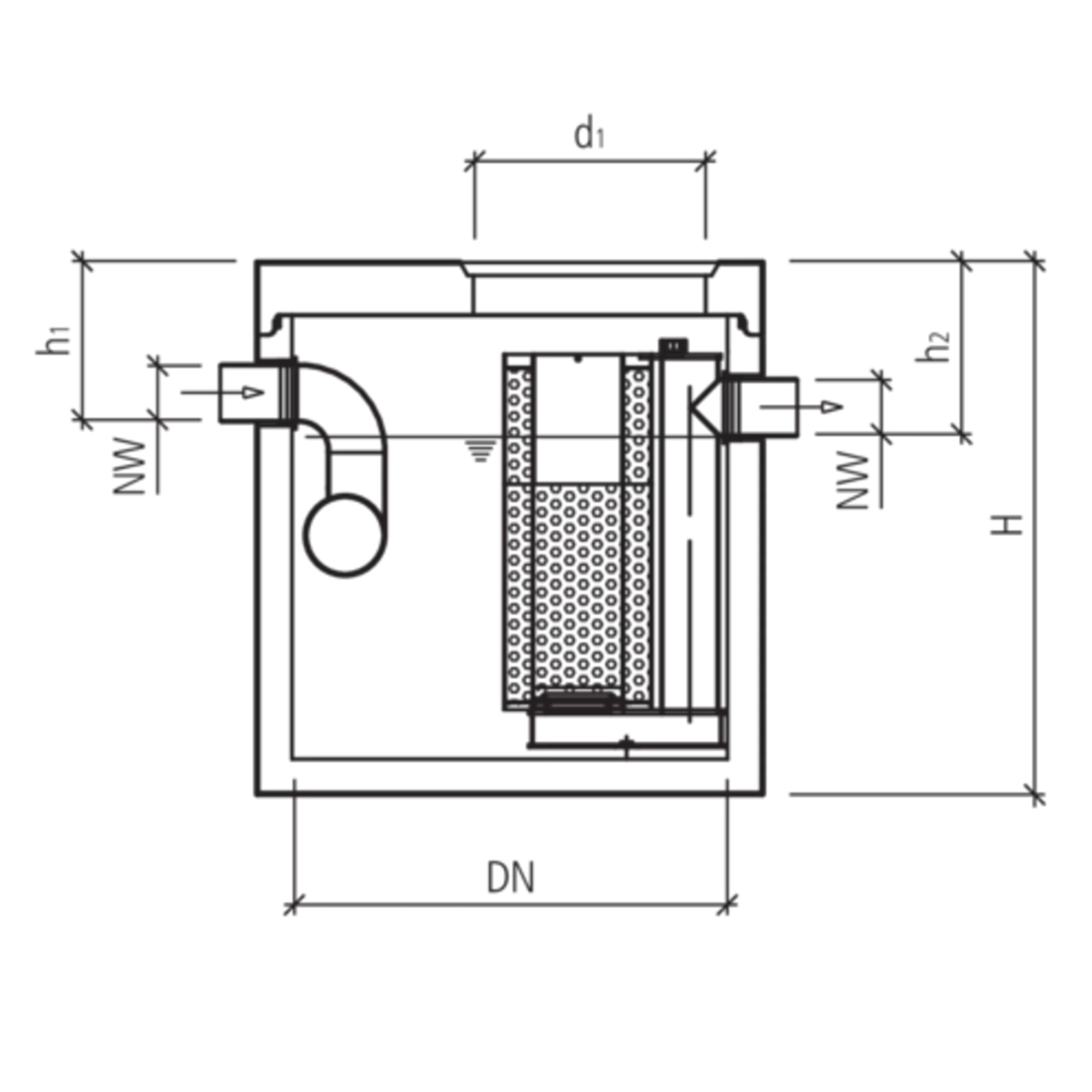

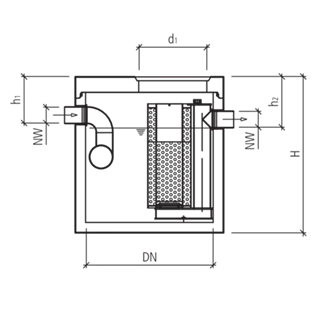

rund, Koaleszenzstufe, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Für den Einsatz bei Abstellplätzen, Waschplätzen, Garagen und Werkhöfen, bei erhöhten Anforderungen an die Reinigungsleistung.

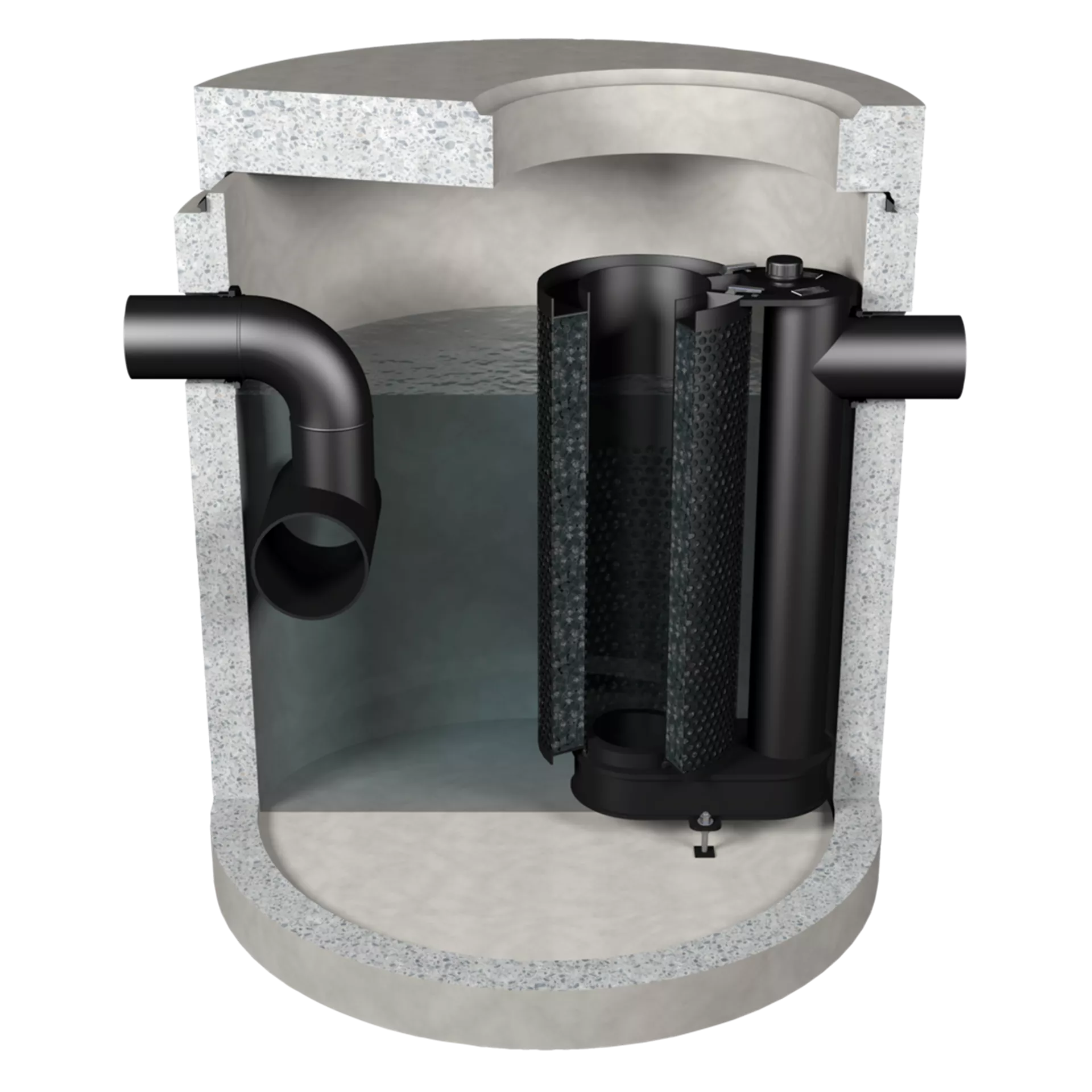

Bei dem Mineralölabscheider MAK ist gegenüber dem Typ MA die Auslaufschikane mit einem Koaleszenzfilter ausgerüstet. Im Koaleszenzfiltereinsatz wird die Strömung verlangsamt und gleichgerichtet. Die kleinen Öltropfen vereinigen sich zu grossen Tropfen (Koaleszenzeffekt) und steigen in den Ölsammelraum auf. Fachmännisch gewartet, erreicht der Mineralölabscheider einen Wirkungsgrad bzw. eine Reinigungsleistung von mehr als 99.97 %, sodass der Kohlenwasserstoffgehalt beim Auslauf weniger als 5 mg/l beträgt, dies entspricht der Klasse I. Die Aufenthaltszeit beträgt ca. 180 Sek.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 105298
friwa-sep Mineralölabscheider MAK
NG 3 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 1000 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 105298
Preis 6'750.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 3
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 2350
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 111173
friwa-sep Mineralölabscheider MAK
NG 6-10 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 111173
Preis 8'040.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 6 – 10
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 3110
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 121954
friwa-sep Mineralölabscheider MAK
NG 15 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 121954
Preis 9'950.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 15
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 550
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 3120
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 138316
friwa-sep Mineralölabscheider MAK
NG 20 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 1500 H 1830 mm d1 600 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 138316
Preis 10'800.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 20
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 550
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 3970
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 117271
friwa-sep Mineralölabscheider MAK
NG 30 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 1750 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 117271
Preis 12'170.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 30
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 600
Höhe h2 (mm) 650
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 250
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 4810
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 109279
friwa-sep Mineralölabscheider MAK
NG 40 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 2000 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit Auf Anfrage
Artikelnummer 109279
Preis 15'270.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 40
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 650
Höhe h2 (mm) 700
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 300
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 5740
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 127453
friwa-sep Mineralölabscheider MAK
NG 50 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 2500 H 2080 mm d1 800 mm W 120 mm
Verfügbarkeit Auf Bestellung
Artikelnummer 127453
Preis 20'170.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 50
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2080
Höhe h1 (mm) 750
Höhe h2 (mm) 800
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 400
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 9420
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 106523
friwa-sep Mineralölabscheider MAK
NG 65 mit Koaleszenzstufe
inkl. Abdeckplatte exkl. Deckel
DN 3000 H 2200 mm d1 800 mm W 140 mm
Verfügbarkeit Auf Bestellung
Artikelnummer 106523
Preis 24'250.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 65
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2200
Höhe h1 (mm) 750
Höhe h2 (mm) 800
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 400
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 14650
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Hinweis
  • Mineralölabscheider Klasse I, max. KWS-Gehalt im Ablauf: 5 mg/l.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
