friwa®-pump Pumpenschächte PS Neutra

Produkt: C4011
Muffentyp G, exkl. Keilgleitdichtung, bewehrt

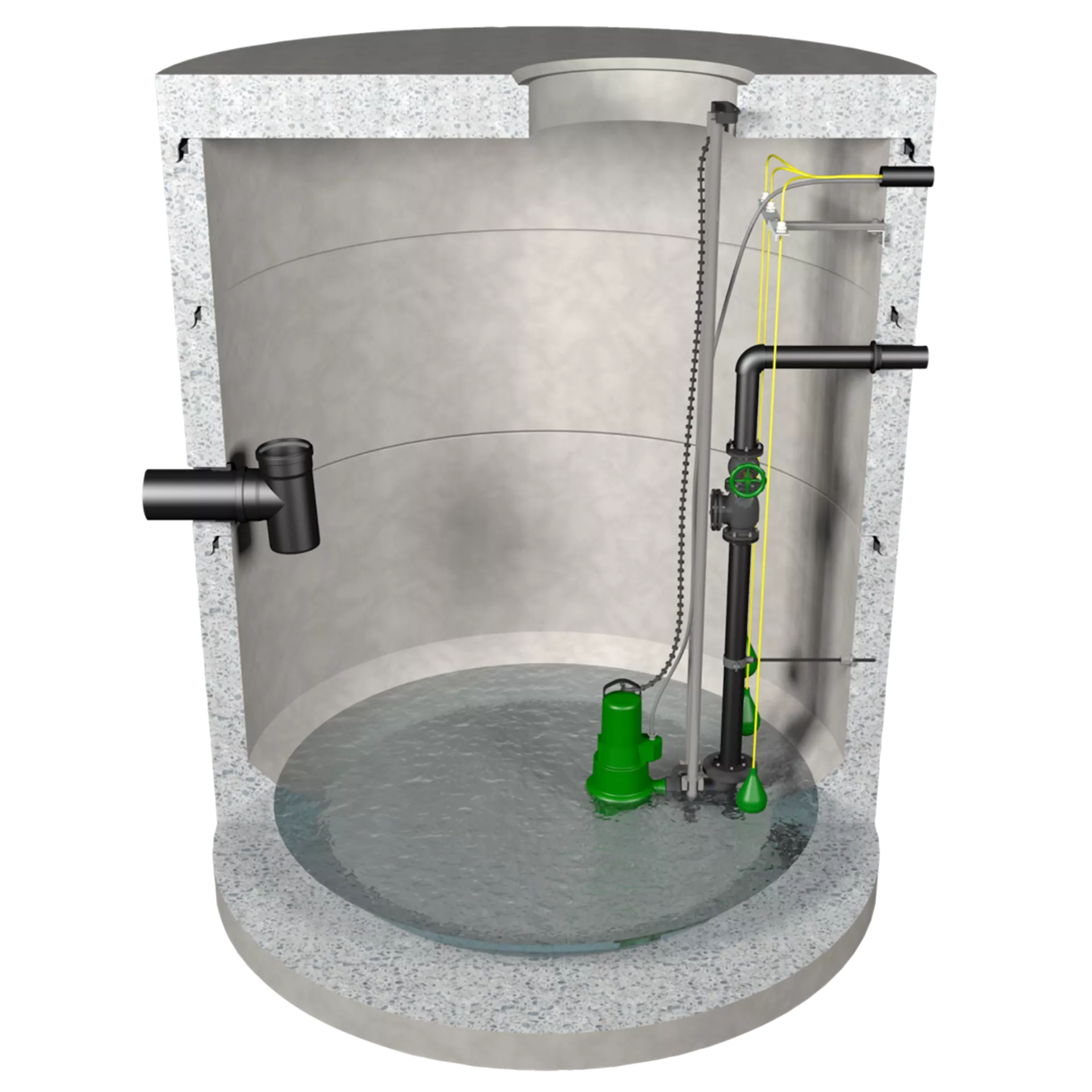

Die friwa®-pump Pumpenschächte PS Neutra sind für hohe Anforderungen ausgelegt – sowohl hinsichtlich Volumina, Pumpentechnik als auch Schachtbauweise. Für grosse Bauhöhen sind passende Arbeits- und Zwischenpodeste erhältlich. Als eigenständiges Bauwerk können zudem werkseitig Leitern, Leitungsanschlüsse, Auftriebssicherungen und vieles mehr integriert werden.

Zum Aufbau werden friwa® Schachtringe und Abdeckplatten verwendet.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 116464
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 116464
Preis 2'090.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 690
Höhe h1 (mm) 570
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 2120
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 116944
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 116944
Preis 2'830.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1190
Höhe h1 (mm) 1070
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 2950
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 108290
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 108290
Preis 3'480.00
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 1750
Nennweite DN2 (mm) 1350
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1530
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 3810
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 120719
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 120719
Preis 2'640.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 690
Höhe h1 (mm) 570
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 2670
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 139691
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 139691
Preis 3'330.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1190
Höhe h1 (mm) 1070
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 3620
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 136926
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 136926
Preis 4'180.00
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2000
Nennweite DN2 (mm) 1500
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1530
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK 20
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 120
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 4550
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 118660
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 650 mm W 120 mm
Verfügbarkeit
Artikelnummer 118660
Preis 4'340.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 650
Höhe h1 (mm) 500
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 4510
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 111457
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1150 mm W 120 mm
Verfügbarkeit
Artikelnummer 111457
Preis 5'180.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1150
Höhe h1 (mm) 1000
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 5430
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 132717
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 132717
Preis 5'930.00
Per Stk
Gruppe CK
LE-Norm SN EN 12050-1
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 2500
Nennweite DN2 (mm) 1900
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1650
Höhe h1 (mm) 1500
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 150
Volumen V (l)
Wandstärke W (mm) 120
Gewicht kg/VE 6840
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 128699
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 3000 OD 3280 mm H 1250 mm W 140 mm
Verfügbarkeit
Artikelnummer 128699
Preis 7'350.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm) 3000
Nennweite DN2 (mm) 2400
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1250
Höhe h1 (mm) 1050
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm) 200
Volumen V (l)
Wandstärke W (mm) 140
Gewicht kg/VE 8900
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-pump
HW 22
Anwendungsbereich
  • Anlage zur Stapelung und Förderung von Abwasser in höherliegende Kanalisationen.
  • Einsatz mit allen Pumpenfabrikaten möglich.
Hinweis
  • Als Einsatzdeckel empfehlen wir Ihnen Gussdeckel mit Geruchsverschluss oder Gussdeckel verschraubt zu verwenden.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
