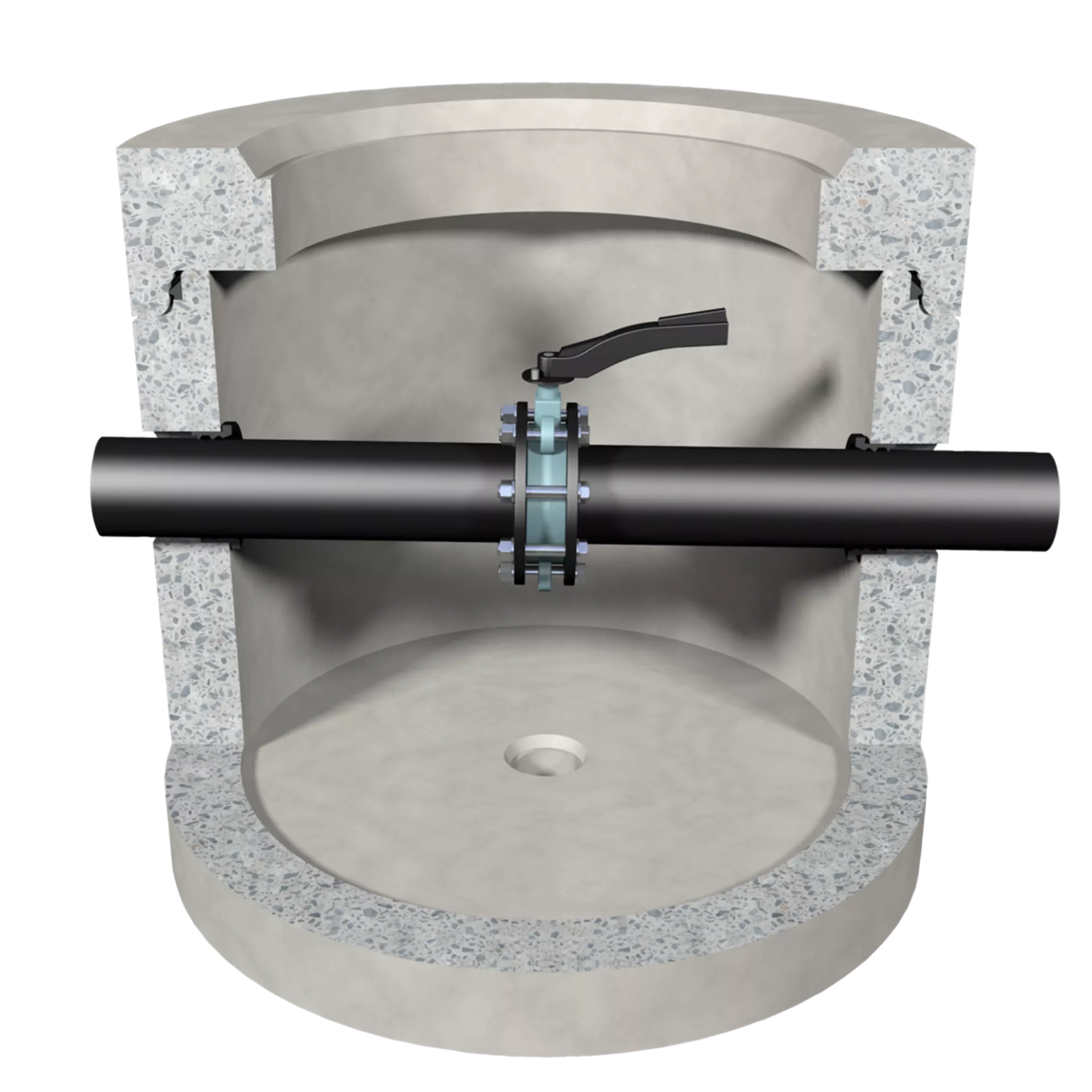

friwa®-fix Absperrschächte ASS

Produkt: C5002
Absperrschächte werden eingesetzt, um das Abfliessen von Abwasser zu verhindern im Falle einer Havarie. Zum Beispiel bei Umschlagplätzen von wassergefährdenden Flüssigkeiten in der Industrie. Sollten diese Flüssigkeiten ins Entwässerungssystem gelangen, kann mittels Absperrschacht der Abfluss ins öffentliche Kanalisationsnetz oder den Vorfluter verhindert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 129515
friwa-fix Absperrschacht NW 125
Typ 4a manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 800 H 1000 mm
Verfügbarkeit
Artikelnummer 129515
Preis 2'620.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1000
Höhe h1 (mm) 580
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 940
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 133105
friwa-fix Absperrschacht NW 150
Typ 5a manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 1000 H 1000 mm
Verfügbarkeit
Artikelnummer 133105
Preis 2'800.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1000
Höhe h1 (mm) 600
Höhe h2 (mm) 620
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1255
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 105152
friwa-fix Absperrschacht NW 125
Typ 4b manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 800 H 1000 mm
Verfügbarkeit
Artikelnummer 105152
Preis 2'760.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1000
Höhe h1 (mm) 580
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 940
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 116310
friwa-fix Absperrschacht NW 150
Typ 5b manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 1000 H 1000 mm
Verfügbarkeit
Artikelnummer 116310
Preis 2'970.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1000
Höhe h1 (mm) 600
Höhe h2 (mm) 620
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1255
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 135327
friwa-fix Absperrschacht NW 125
Typ 4c manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 800 H 1120 mm
Verfügbarkeit
Artikelnummer 135327
Preis 2'800.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1120
Höhe h1 (mm) 580
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1200
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 109270
friwa-fix Absperrschacht NW 150
Typ 5c manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 1000 H 1120 mm
Verfügbarkeit
Artikelnummer 109270
Preis 3'070.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1120
Höhe h1 (mm) 600
Höhe h2 (mm) 620
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1609
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 139124
friwa-fix Absperrschacht NW 125
Typ 4d manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 800 H 1120 mm
Verfügbarkeit
Artikelnummer 139124
Preis 2'970.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 800
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1120
Höhe h1 (mm) 580
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1200
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 120526
friwa-fix Absperrschacht NW 150
Typ 5d manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 1000 H 1120 mm
Verfügbarkeit
Artikelnummer 120526
Preis 3'210.00
Per Stk
Gruppe CK
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1120
Höhe h1 (mm) 600
Höhe h2 (mm) 620
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 1600
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-fix
HW 22
Anwendungsbereich
  • Für die Trennung von Abwasser mit verschiedenen Belastungen.
Hinweis
  • ASS für agressive Medien auf Anfrage.
  • Wichtig: Vor dem Umlenkschacht dürfen keine Ablagerungen stattfinden.
  • Steuereinheit, elektrischer Anschluss 230/400 V, 16/25 A auf Anfrage.
  • Exkl. Inbetriebnahme
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
