friwa®-sep Kompaktanlagen SF/MAS

Produkt: C0102

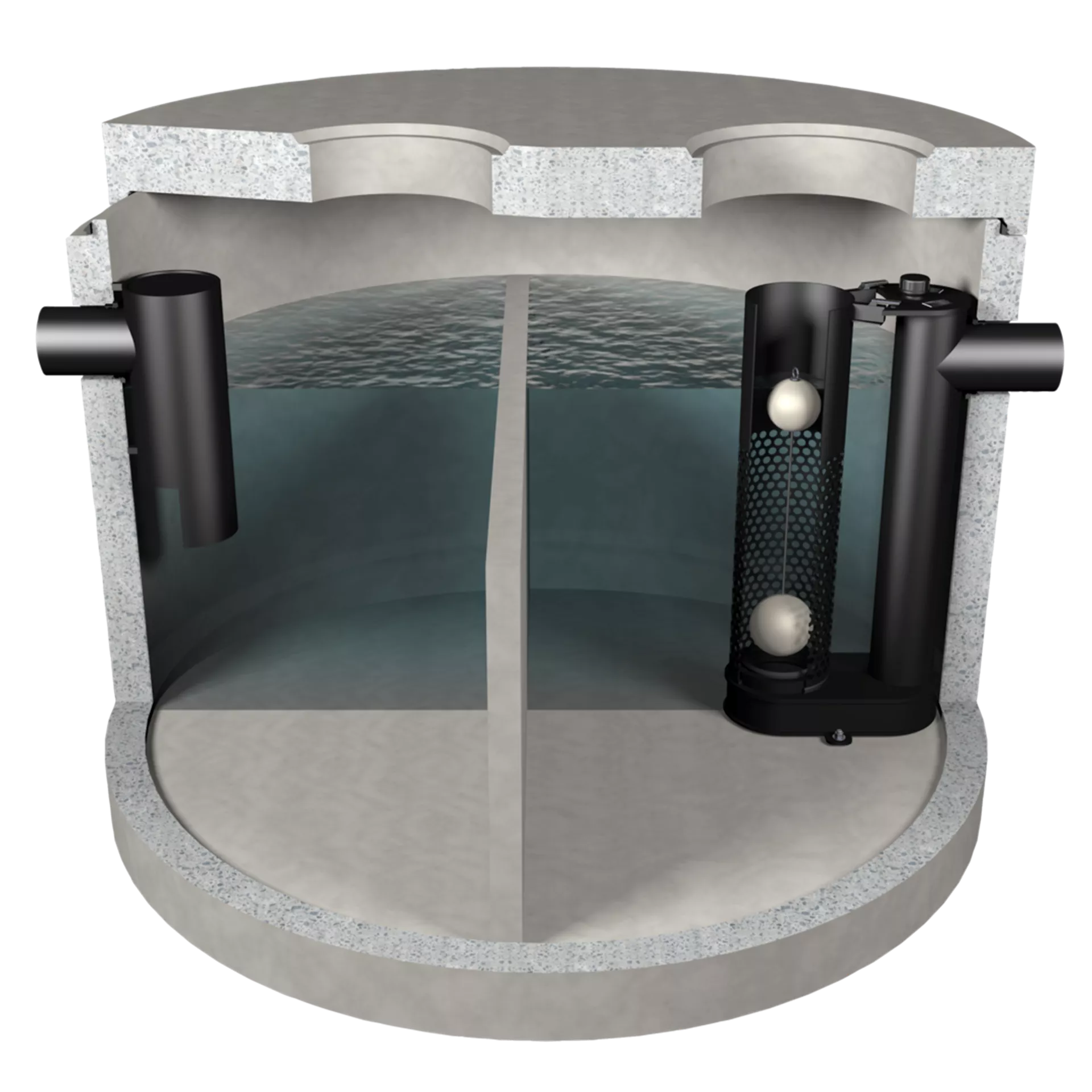

Mineralölabscheider rund mit integriertem Schlammfang, mit selbsttätigem Abschluss, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Mineralölabscheider mit selbsttätigem Abschluss und integriertem Schlammfang für mittleren Schlammanfall.

Kompaktanlagen sind Multifunktionsanlagen. Durch die Anordnung von Einbauteilen verschiedener Anlagen in einem Bauwerk übernehmen sie die Funktionen der einzelnen Anlagen. Kompaktanlagen werden vorwiegend bei kleineren Mengen von Schmutzwasseranfall und bei engen Platzverhältnissen bzw. kleinen Baugruben eingesetzt. Unter optimalen Einsatzbedingungen erreicht die Kompaktanlage einen Wirkungsgrad bzw. eine Reinigungsleistung von 97 %, so dass der Kohlenwasserstoffgehalt beim Auslauf weniger als 100 mg/l beträgt, dies entspricht der Klasse II.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
Gruppe
LE-Norm
Farbe
Nenngrösse NG (l/s)
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm)
Innendurchmesser d2 (mm)
Nennweite DN (mm)
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm)
Höhe h1 (mm)
Höhe h2 (mm)
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm)
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie
HW
Artikelnummer 118608
friwa-sep Kompaktanlage SF/MAS NG 2
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1250 H 1830 mm d1 800 mm W 120 mm
Verfügbarkeit
Artikelnummer 118608
Preis 7'610.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 2
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1250
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 3210
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 114342
friwa-sep Kompaktanlage SF/MAS NG 3
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1500 H 1830 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 114342
Preis 8'930.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 3
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 4040
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 106070
friwa-sep Kompaktanlage SF/MAS NG 6
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 1750 H 1830 mm d1 600 mm
Verfügbarkeit
Artikelnummer 106070
Preis 10'750.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 6
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 1750
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 5080
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 120802
friwa-sep Kompaktanlage SF/MAS NG 10
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 2000 H 1830 mm d1 600 / 600 mm
Verfügbarkeit
Artikelnummer 120802
Preis 12'880.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 10
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 500
Höhe h2 (mm) 550
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 150
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 6100
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 123480
friwa-sep Kompaktanl. SF/MAS NG 15-20
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 2500 H 1830 mm d1 600/600 mm W 120
Verfügbarkeit
Artikelnummer 123480
Preis 16'680.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 15 – 20
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 600
Innendurchmesser d2 (mm)
Nennweite DN (mm) 2500
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 1830
Höhe h1 (mm) 550
Höhe h2 (mm) 600
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 200
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 9100
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Artikelnummer 126299
friwa-sep Kompaktanlage SF/MAS NG 30
Mineralölabscheider mit Schlammfang
inkl. Abdeckplatte exkl. Deckel
DN 3000 H 2200 mm d1 800 mm W 140 mm
Verfügbarkeit
Artikelnummer 126299
Preis 19'630.00
Per Stk
Gruppe CK
LE-Norm SN EN 858-1/A1
Farbe
Nenngrösse NG (l/s) 30
Typ
Belastungsklasse BK
Innendurchmesser D (mm)
Innendurchmesser d1 (mm) 800
Innendurchmesser d2 (mm)
Nennweite DN (mm) 3000
Nennweite DN1 (mm)
Nennweite DN2 (mm)
Länge L (mm)
Breite B (mm)
Einwohnergleichwert EGW
Querschnittsfläche F
Höhe H (mm) 2200
Höhe h1 (mm) 600
Höhe h2 (mm) 650
Höhe h3 (mm)
Festigkeitsklasse FK
Maschenweite MW
Nennweite NW (mm) 250
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD (mm)
Radlast RL (to)
Sprossen
Bodenstärke t1 (mm)
Volumen V (l)
Wandstärke W (mm)
Gewicht kg/VE 15170
Oberfläche
Kanten
Nocken
Bewehrung
Produktlinie friwa<sup>®</sup>-sep
HW 22
Hinweis
  • Mineralölabscheider Klasse II, max. KWS-Gehalt im Ablauf: 100 mg/l.
  • Einsatzdeckel (d1 und d2): NG 2 = 800 mm, NG 3 – 20 = 600 mm + 600 mm, NG 30 = 600 mm + 800 mm
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
